Concevoir un tableau électrique station de dessalement impose des exigences particulières : ambiance corrosive, fonctionnement continu, aucune tolérance à l’arrêt. Panel-Tronix en a réalisé 16 pour le groupe OCP à Jorf Lasfar.
Le contexte du projet
Le dessalement d’eau de mer fait partie des installations les plus exigeantes pour un tableautier. L’environnement est corrosif, le process fonctionne en continu et le moindre arrêt non planifié se répercute immédiatement sur la production d’eau. C’est dans ce cadre que Panel-Tronix est intervenu sur la station de dessalement (ST) du groupe OCP à Jorf Lasfar, l’un des plus grands complexes industriels du Maroc.
La solution technique retenue

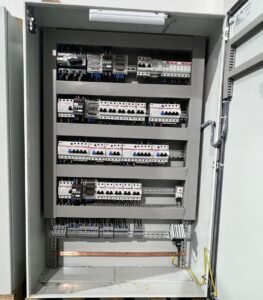

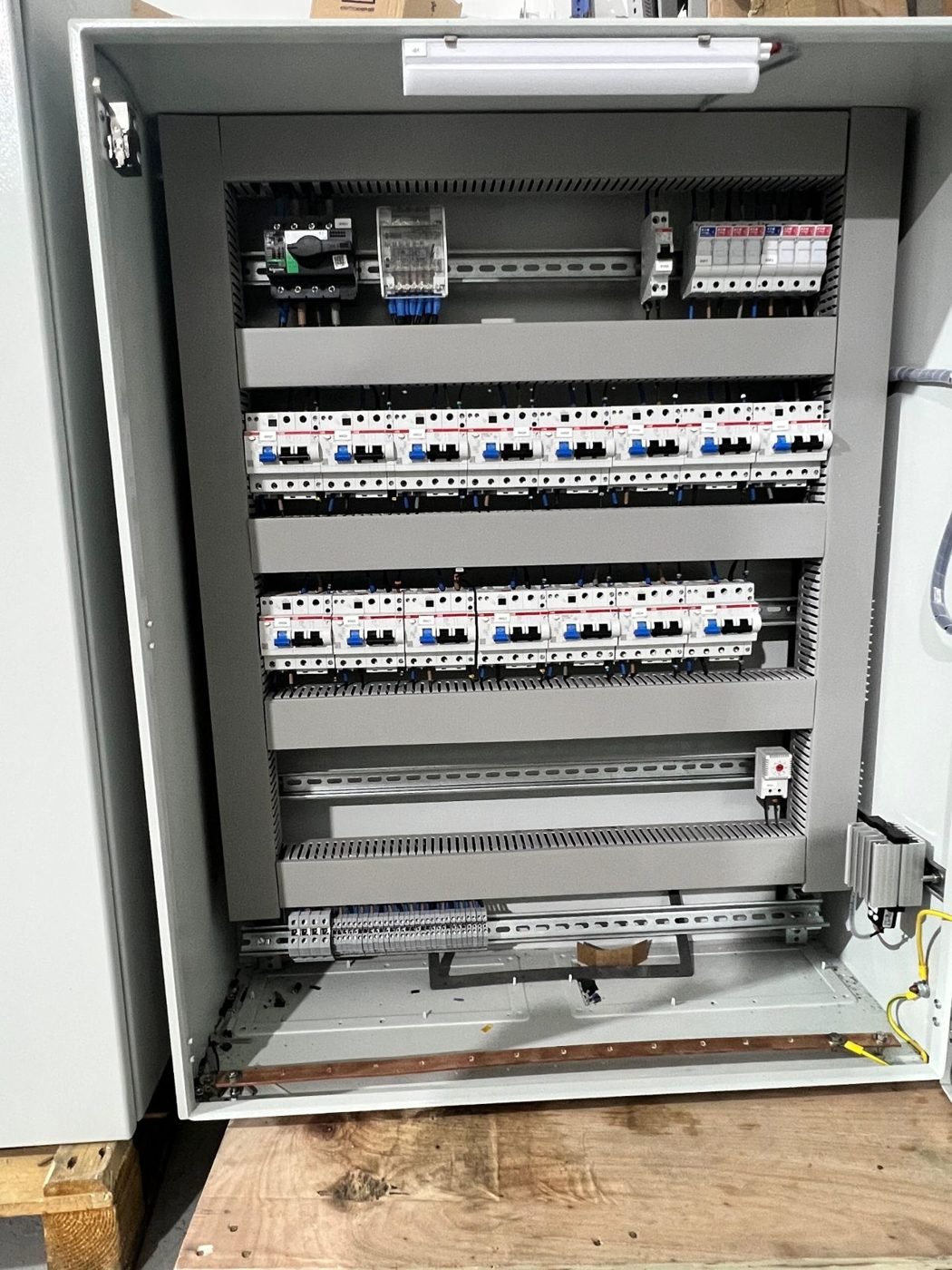

Panel-Tronix a réalisé et fourni 16 tableaux électriques équipés en appareillage ABB, assurant la distribution et la protection des circuits process de la station. Chaque tableau associe une distribution modulaire organisée par rangées et des jeux de barres dimensionnés pour l’intensité des départs. L’agencement privilégie l’accessibilité : les appareils de protection sont regroupés par fonction et les borniers de raccordement sont ramenés en partie basse, ce qui accélère les interventions de maintenance sur site.
Le choix d’un appareillage ABB homogène sur les 16 ensembles simplifie la gestion des pièces de rechange et garantit la cohérence des courbes de protection sur toute l’installation.
Les points clés de la fabrication

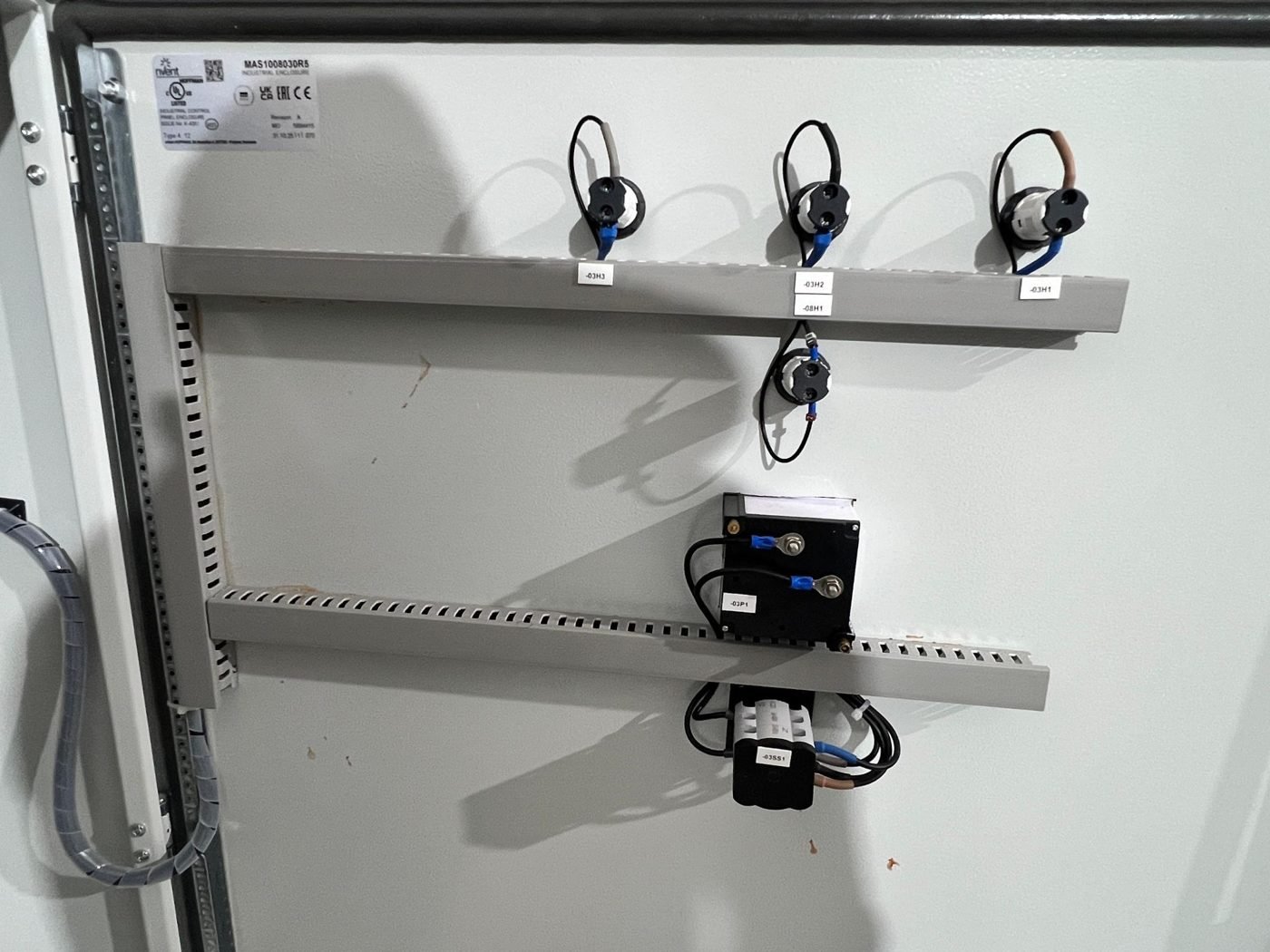

Les tableaux ont été assemblés, câblés et repérés dans notre atelier de Casablanca, puis soumis à des essais individuels avant expédition : contrôle de continuité, vérification du serrage des connexions de puissance, essais diélectriques et test des circuits de commande. Cette recette en atelier réduit considérablement le temps de mise en service sur le site de Jorf Lasfar.
Fiche technique
- Type : tableaux électriques de distribution et de protection process
- Quantité : 16 tableaux
- Marque d’appareillage : ABB
- Client : Groupe OCP — station de dessalement (ST), Jorf Lasfar
- Secteur : Eau & Environnement
- Fabrication : atelier Panel-Tronix, Casablanca
