Cette armoire électrique station de reprise forme un ensemble complet : arrivée, distribution générale, commande des pompes et automate. Panel-Tronix a livré la totalité de la chaîne électrique.
Le contexte du projet
Une station de reprise a une mission simple à énoncer et exigeante à réaliser : remettre l’eau en pression pour la relayer vers le point suivant du réseau. Cela suppose un fonctionnement continu, une alternance intelligente des pompes pour égaliser leur usure, et une régulation fine de la pression. Panel-Tronix a été retenu pour livrer l’ensemble électrique complet de cette station, de l’arrivée jusqu’à l’automate.
La solution technique retenue
L’installation se compose de quatre ensembles complémentaires :
- une cellule d’arrivée assurant la coupure et la protection générale ;

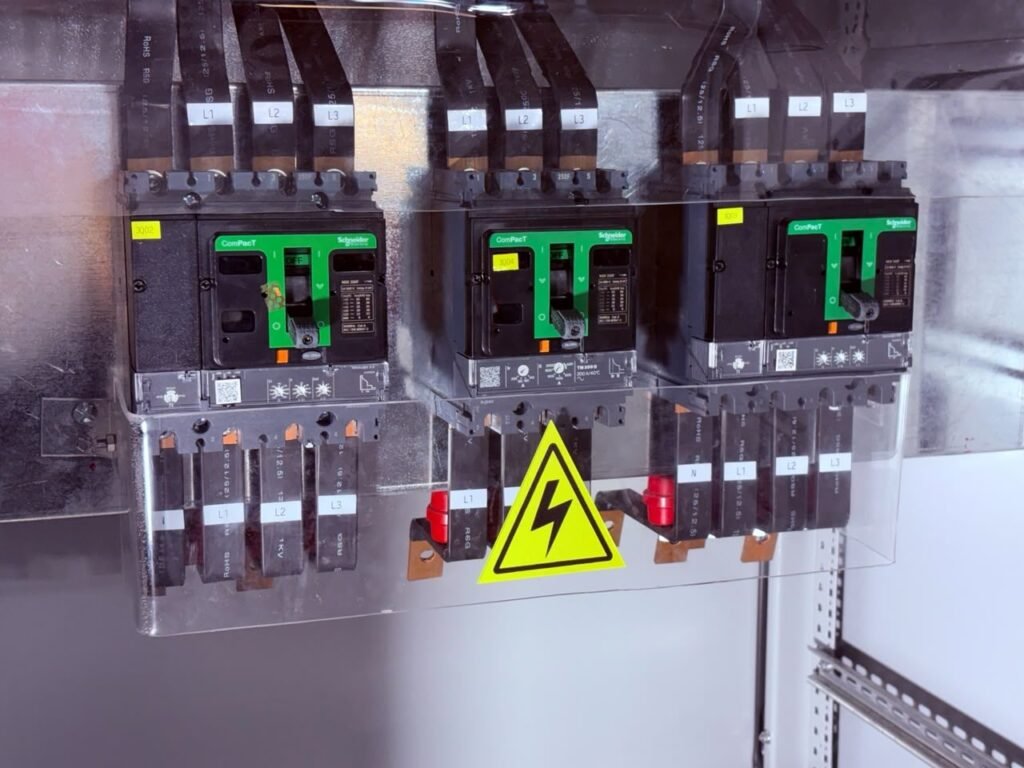

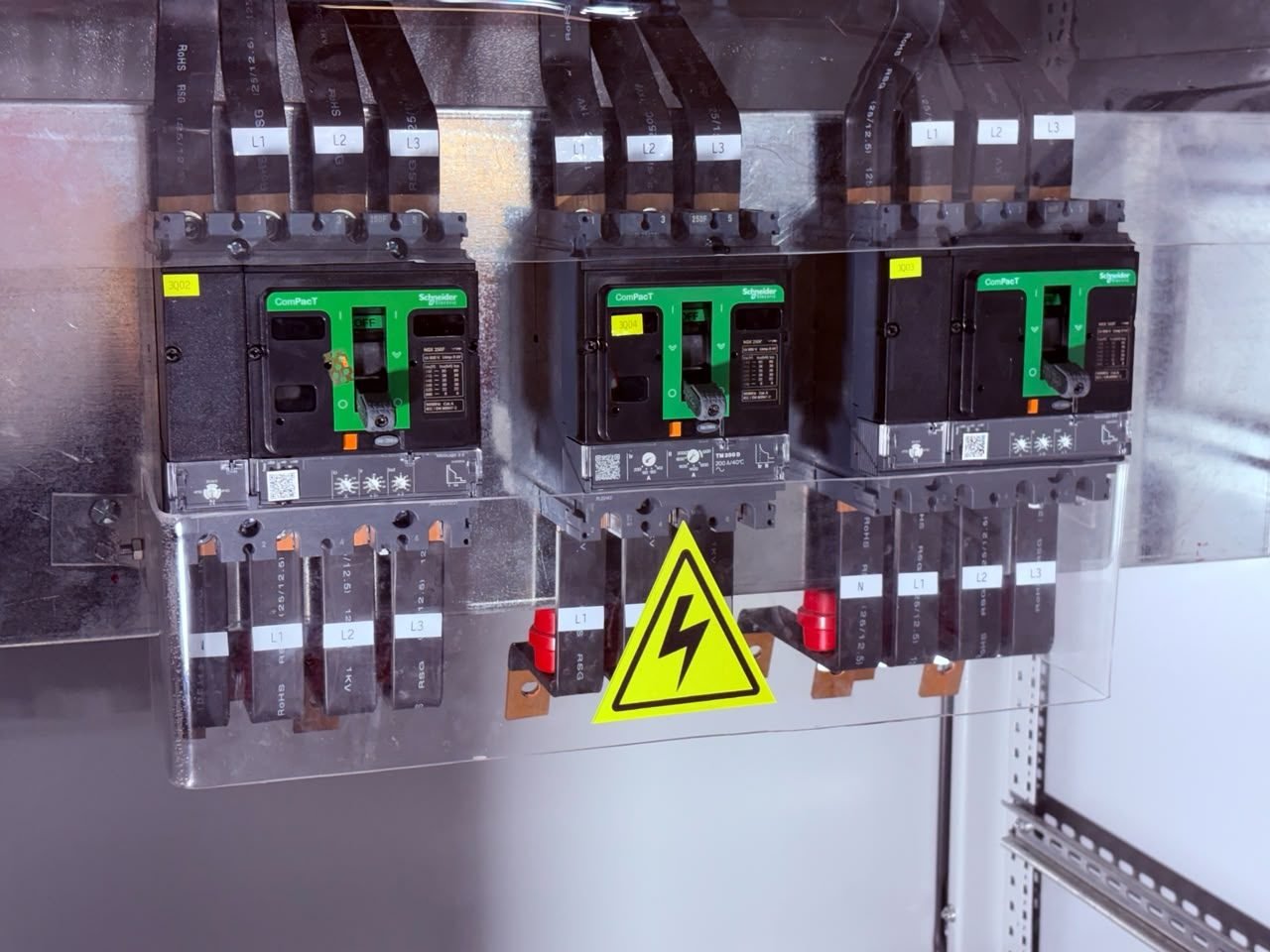

- une armoire générale basse tension (AGBT) équipée de disjoncteurs boîtier moulé Schneider Compact et d’une centrale de mesure pour le suivi des paramètres électriques ;

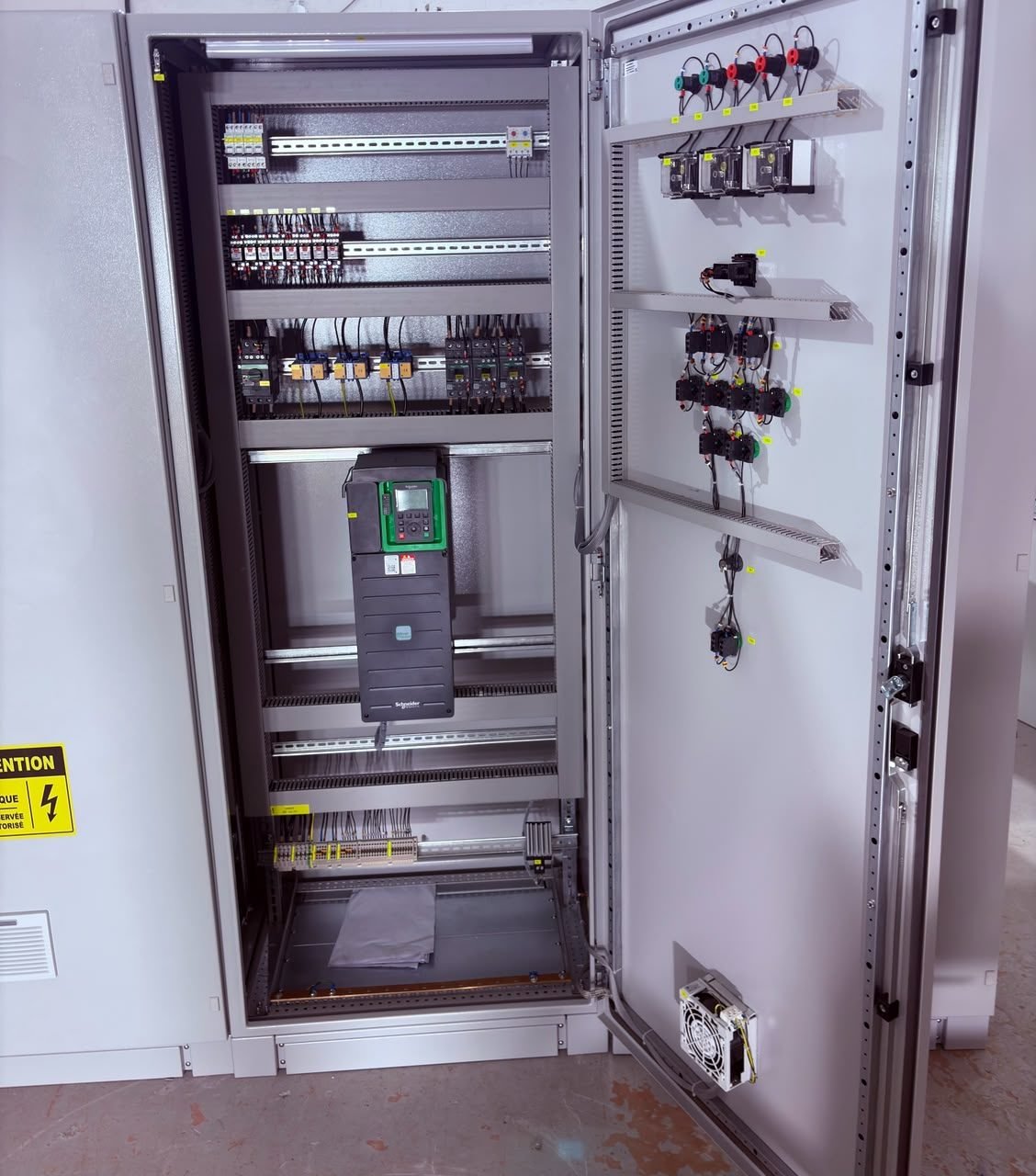

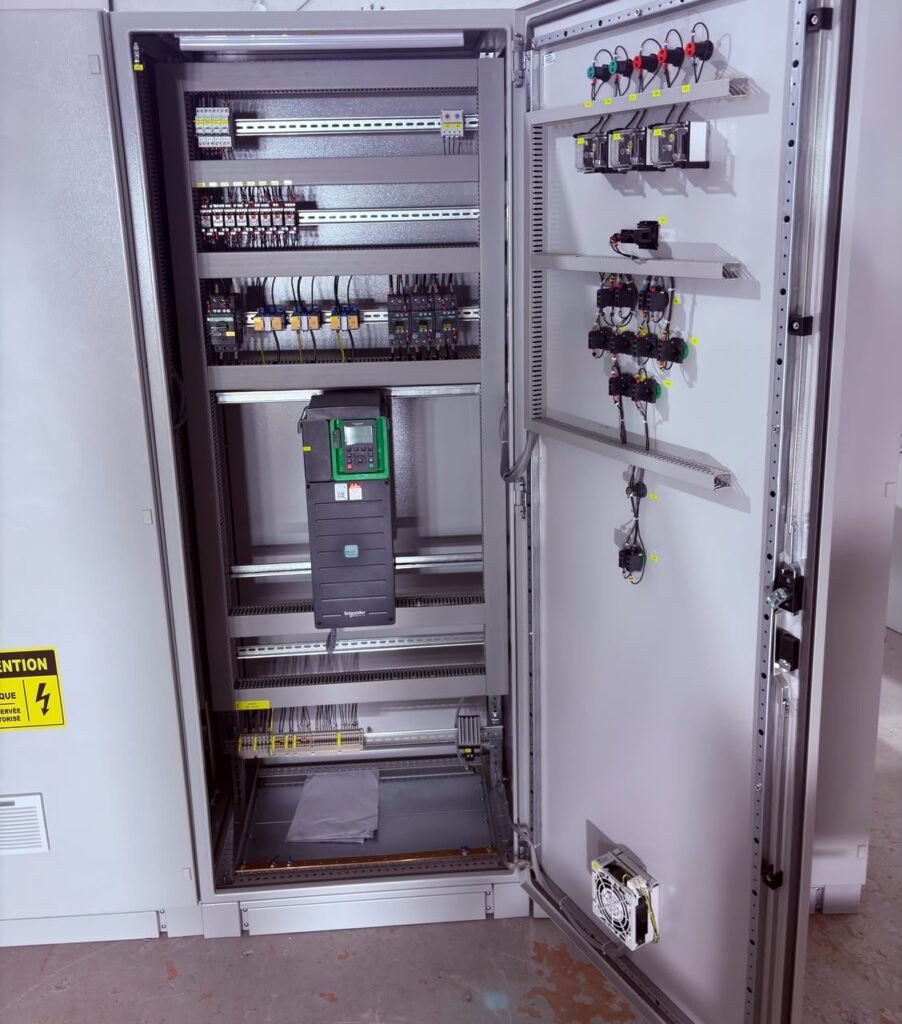

- deux armoires de commande de pompes 18,5 kW pilotées par variateurs de vitesse Schneider Altivar ;

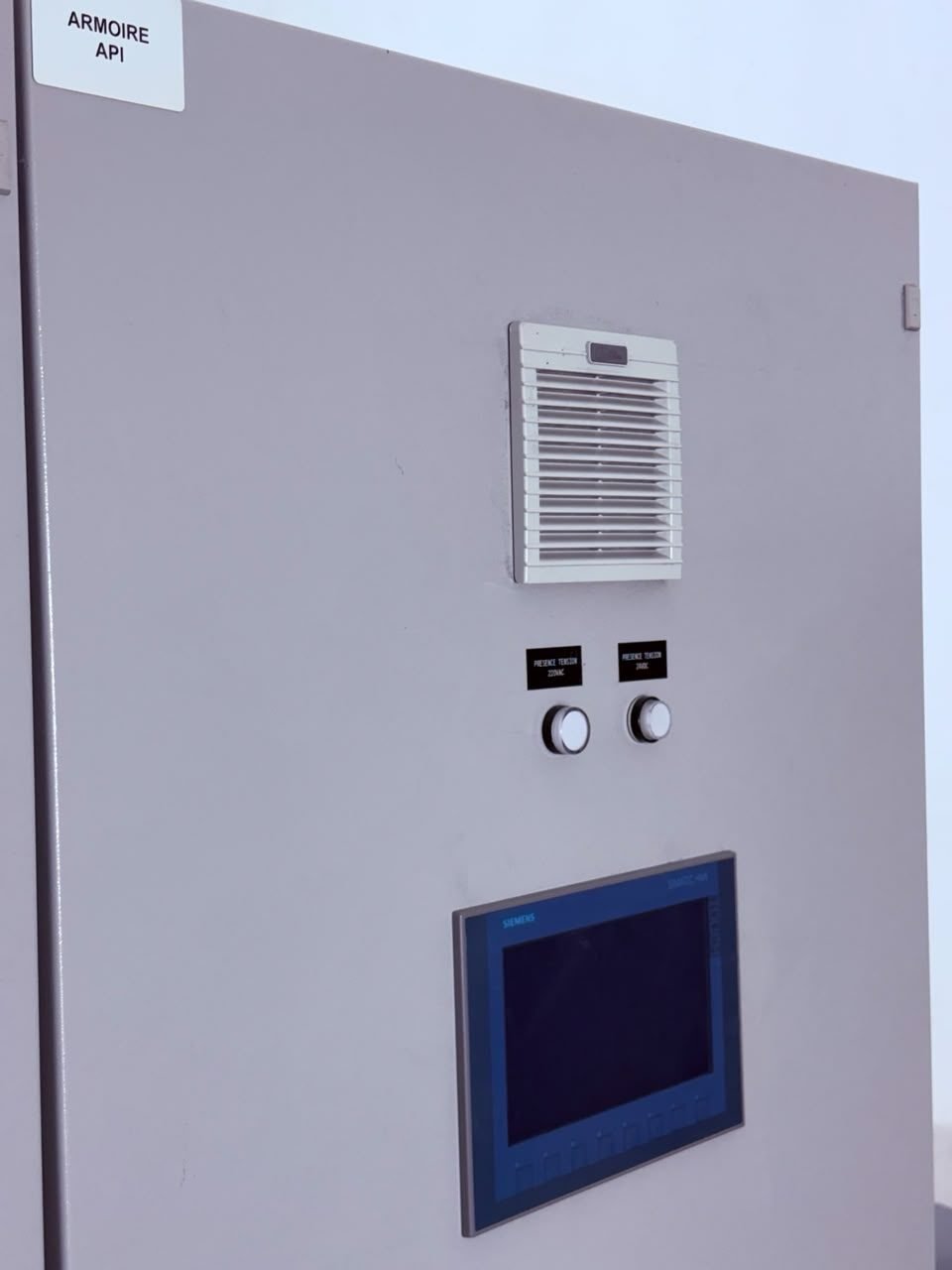

- une armoire API avec écran tactile de supervision et ventilation forcée.
Le recours au variateur plutôt qu’à un démarrage direct n’est pas cosmétique : il supprime les à-coups hydrauliques, réduit la consommation à charge partielle et allonge la durée de vie de la partie mécanique. L’armoire API centralise quant à elle la logique de fonctionnement — alternance des pompes, régulation, gestion des défauts — avec une visualisation directe pour l’exploitant.
Les points clés de la fabrication

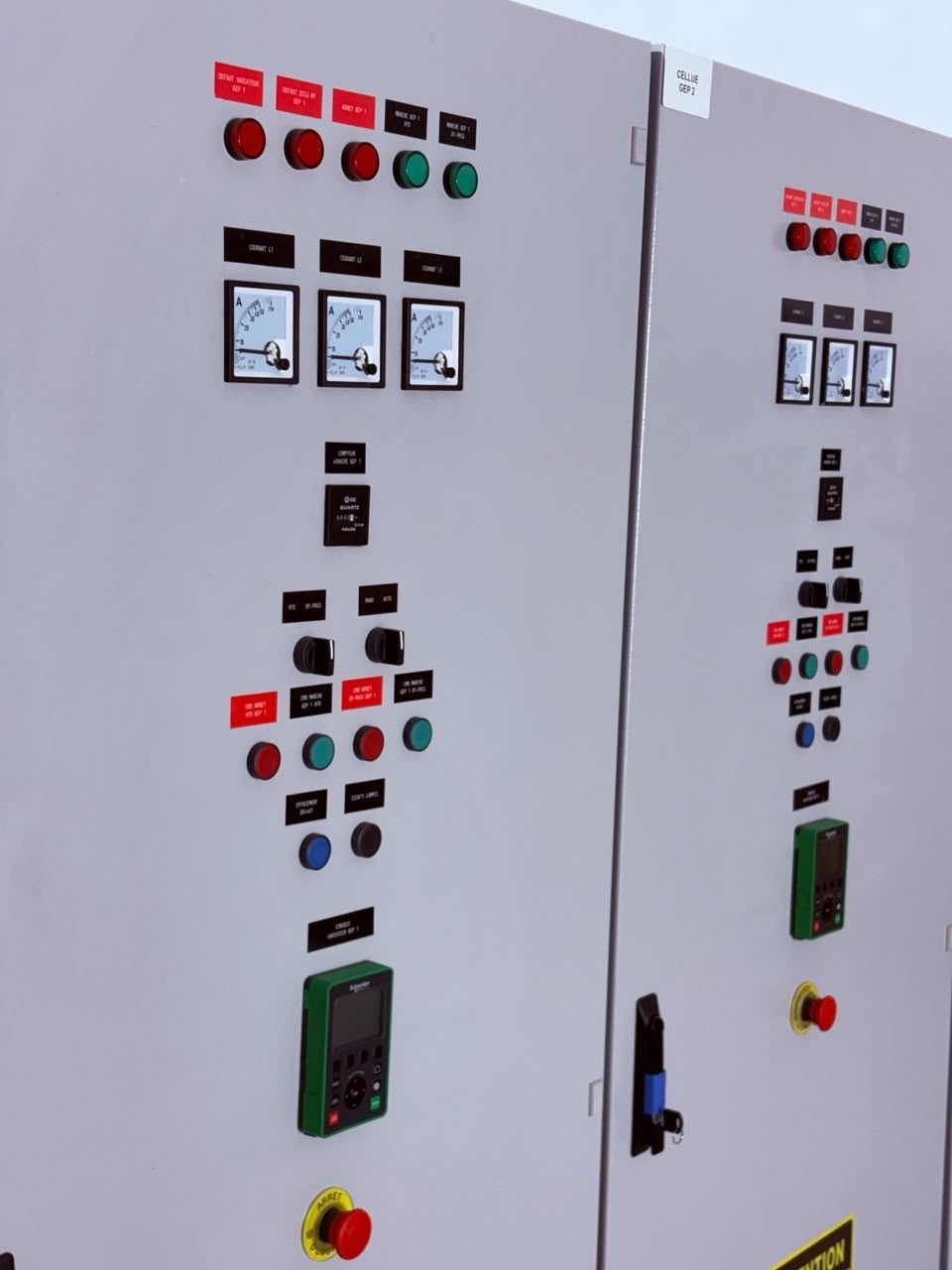

L’ensemble a été conçu, câblé et testé dans notre atelier de Casablanca. Chaque façade regroupe la signalisation d’état et les commandes de la fonction concernée, et le câblage de puissance comme les circuits de commande sont intégralement repérés. Les essais fonctionnels ont porté sur l’ensemble de la chaîne, du variateur jusqu’aux retours d’information de l’automate.
Fiche technique
- Composition : cellule d’arrivée, AGBT, 2 armoires de commande de pompes, armoire API
- Puissance moteur : 18,5 kW par pompe
- Marques : Schneider Electric (Altivar, Compact)
- Secteur : Eau & Environnement
- Livraison : juin 2026 — atelier Panel-Tronix, Casablanca
