Ce coffret de comptage regroupe 8 centrales de mesure et 24 transformateurs de courant. Il permet à une usine automobile implantée au Maroc de suivre, atelier par atelier, sa consommation électrique réelle.
Le besoin du client
Une usine du secteur automobile implantée au Maroc souhaitait mesurer précisément la consommation de ses différents ateliers. Sans comptage divisionnaire, impossible de savoir quel équipement pèse réellement sur la facture d’électricité : on ne dispose que du compteur général. L’objectif était donc d’instrumenter huit départs distincts pour identifier les postes énergivores et suivre l’efficacité des actions d’amélioration.
La solution technique retenue

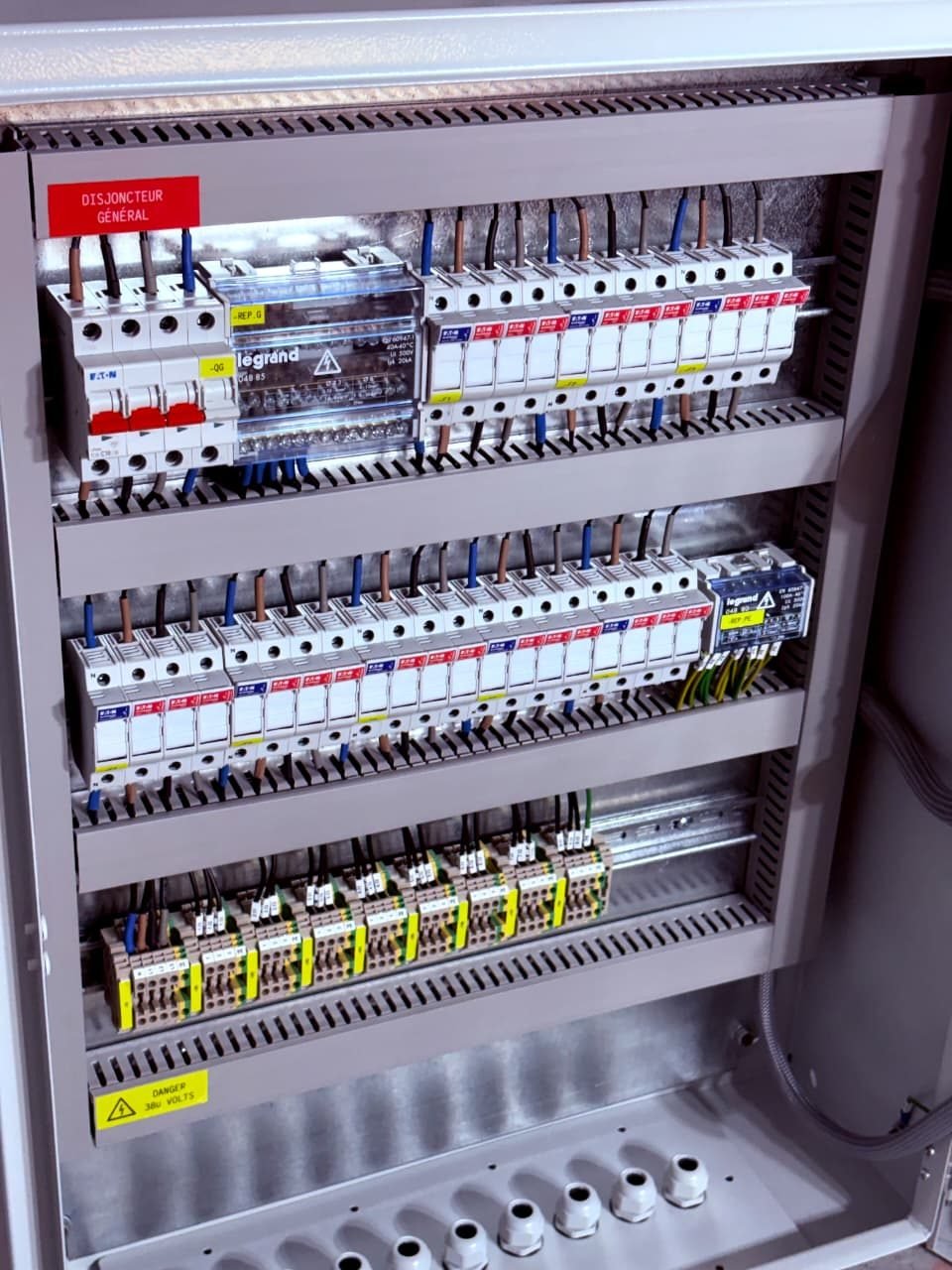

Panel-Tronix a livré un coffret de comptage métallique câblé et prêt à l’emploi regroupant 8 centrales de mesure. Chaque centrale dispose de ses propres bornes de raccordement pour les circuits de tension et de courant, et de ses fusibles de coupure dédiés — un détail essentiel : on peut isoler ou remplacer une centrale sans interrompre les sept autres.
L’ensemble est fourni avec 24 transformateurs de courant dimensionnés selon les départs mesurés : 3 TC 600/5 A, 18 TC 200/5 A et 3 TC 50/5 A. Ce calibrage au plus juste conditionne la précision de la mesure : un TC surdimensionné dégrade la lecture des faibles charges.
Les points clés de la fabrication

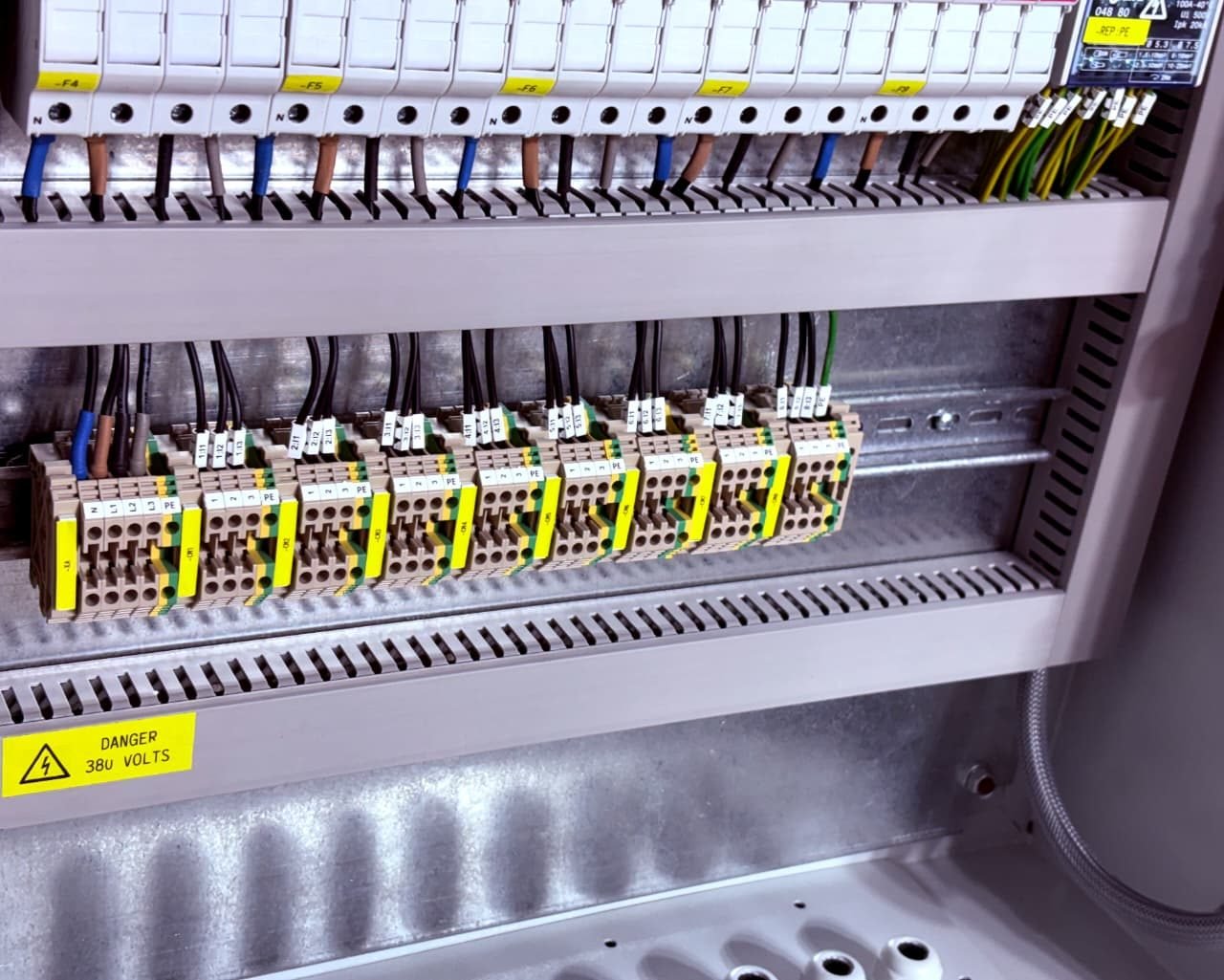

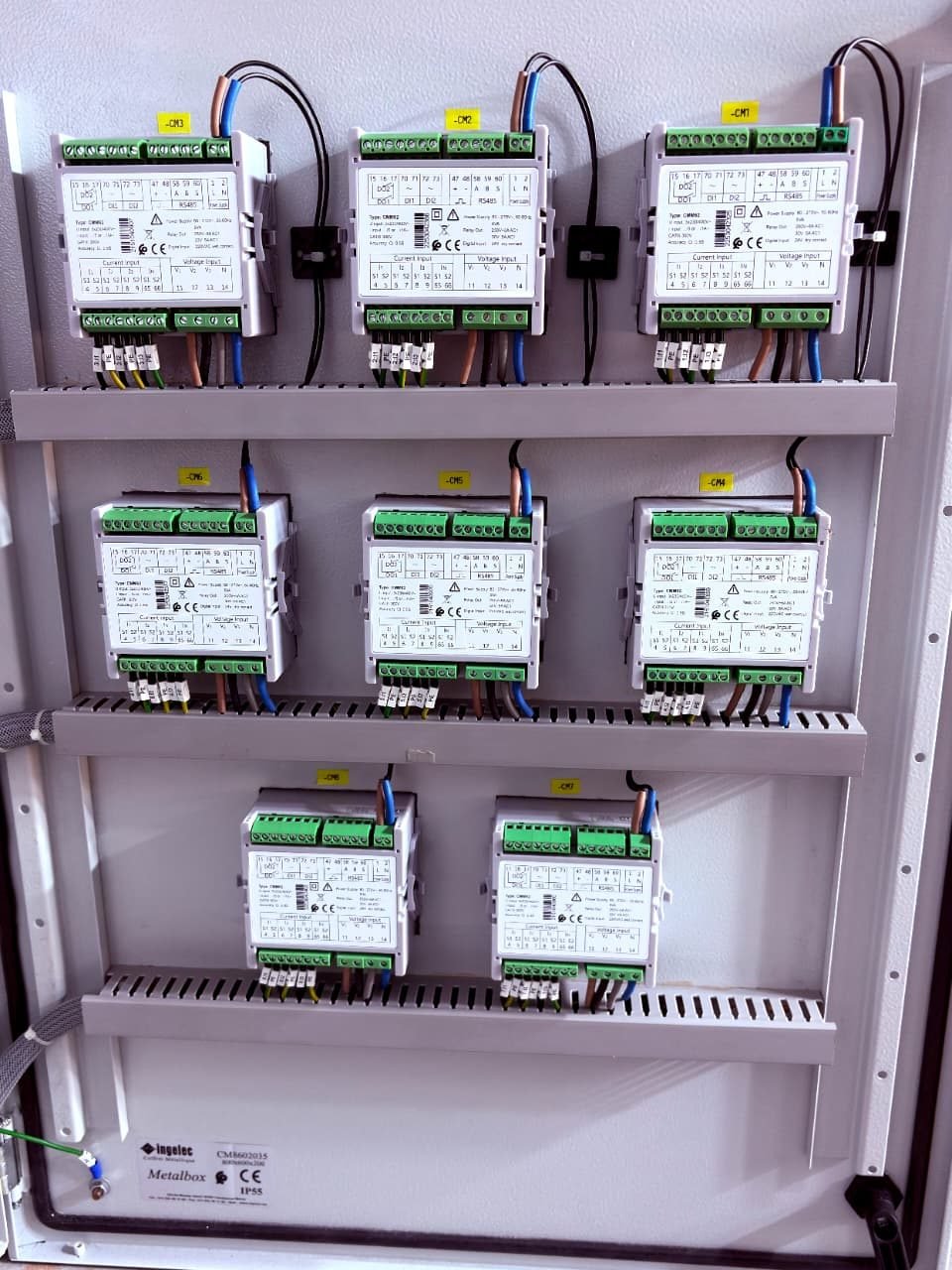

Le coffret a été entièrement câblé et repéré dans notre atelier de Casablanca, puis livré prêt au raccordement. Les circuits courant sont montés sur borniers court-circuitables, une précaution indispensable pour intervenir sans risque d’ouverture d’un secondaire de TC sous charge. Les afficheurs sont regroupés en façade pour une lecture directe sans ouvrir le coffret.
Fiche technique
- Type : coffret de comptage et de mesure d’énergie
- Équipement : 8 centrales de mesure, fusibles de coupure individuels
- Transformateurs de courant : 24 TC (3× 600/5 A, 18× 200/5 A, 3× 50/5 A)
- Secteur : Industrie & Process — automobile
- Livraison : juin 2026 — atelier Panel-Tronix, Casablanca
En images
