Un coffret de commande de vanne motorisée doit faire bien plus qu’ouvrir et fermer : il doit renseigner l’opérateur en permanence. Panel-Tronix en a réalisé quatre pour un site de production marocain.
Le besoin du client
Un site de production au Maroc devait piloter quatre vannes motorisées intégrées à son process. La difficulté d’une commande de vanne motorisée ne réside pas dans la puissance, généralement modeste, mais dans la gestion des retours d’information : l’opérateur doit savoir à tout instant si la vanne est ouverte, fermée, en mouvement, ou si le couple limite a été atteint — signe d’un blocage mécanique.
La solution technique retenue

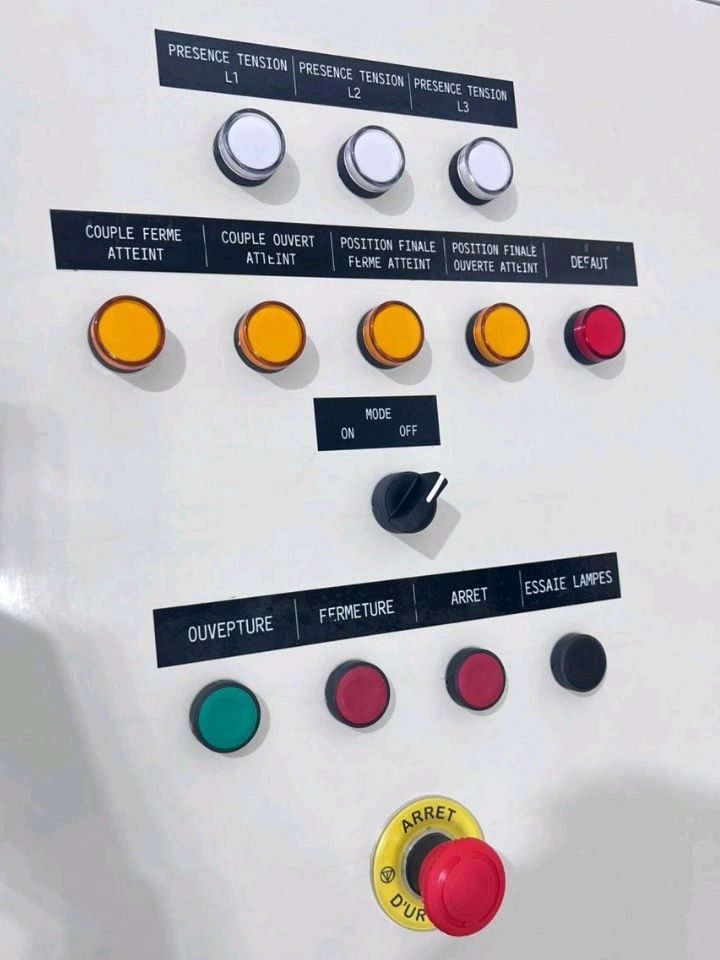

Panel-Tronix a conçu et câblé quatre coffrets de commande reprenant intégralement cette logique. En façade : présence tension sur les trois phases, commandes Ouverture / Fermeture / Arrêt, sélecteur de mode ON/OFF et bouton d’arrêt d’urgence coup-de-poing. La signalisation détaille chaque état — couple fermé atteint, couple ouvert atteint, position finale fermée atteinte, position finale ouverte atteinte, défaut — complétée par une fonction essai lampes qui permet de vérifier les voyants sans manœuvrer la vanne.

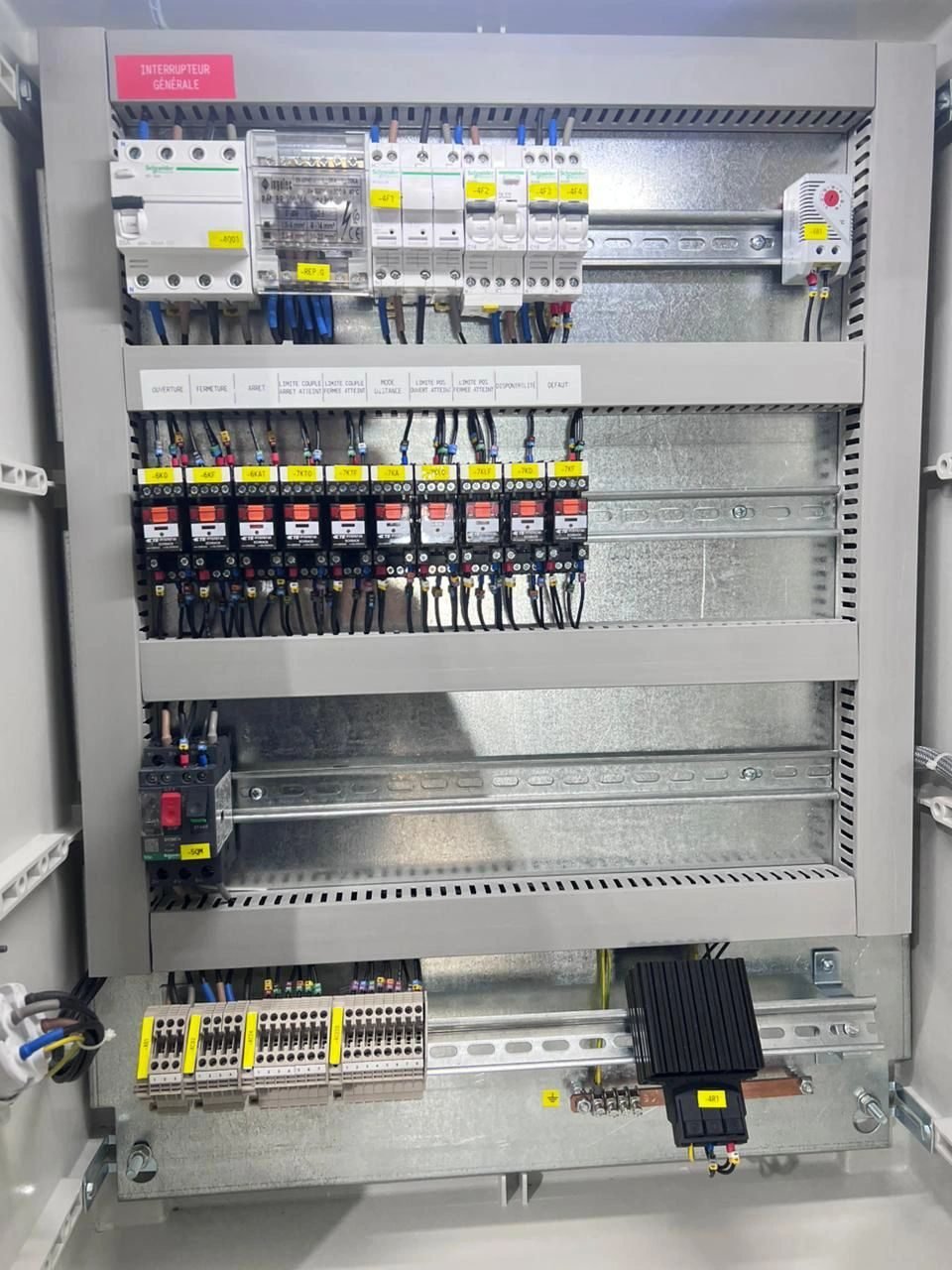

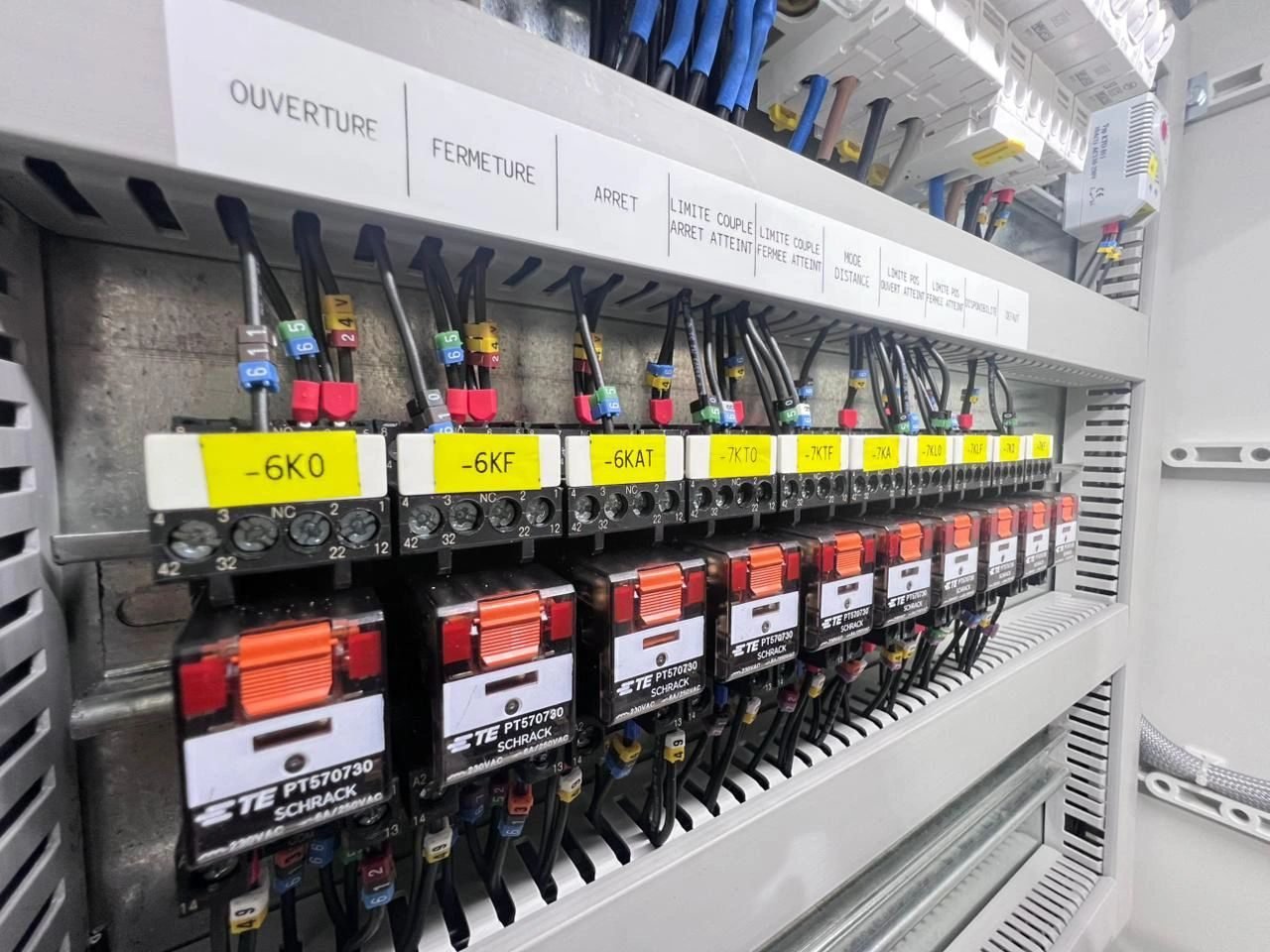

À l’intérieur, un interrupteur général Schneider Electric assure la coupure, et le relayage débrochable simplifie le dépannage : un relais défectueux se remplace en quelques secondes sans intervention sur le câblage.
Les points clés de la fabrication
Chaque coffret a été câblé, repéré et testé dans notre atelier de Casablanca. Les étiquettes de façade en français et en arabe facilitent l’exploitation par l’ensemble des équipes. Les essais fonctionnels ont porté sur la totalité des séquences de commande et des retours d’état avant expédition.
Fiche technique
- Type : coffrets de commande de vannes motorisées
- Quantité : 4 unités identiques
- Fonctions : ouverture / fermeture / arrêt, retours de couple et de position, défaut, essai lampes, arrêt d’urgence
- Marques : Schneider Electric, relayage TE Connectivity / Schrack
- Secteur : Industrie & Process
- Livraison : mai 2026 — Casablanca
En images
