5 Erreurs Courantes dans la Conception d’un Tableau BT

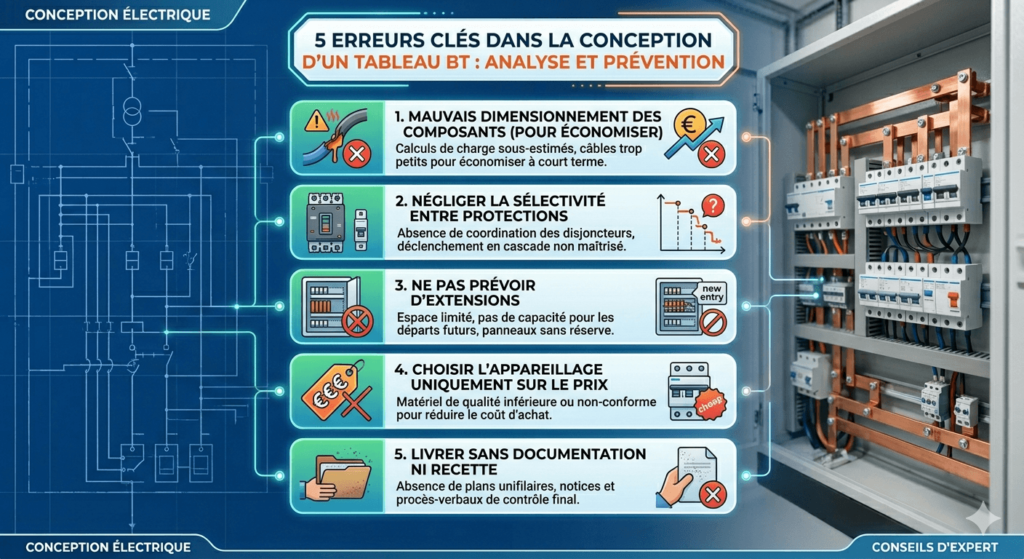

Certaines erreurs dans la conception d’un tableau électrique ne se voient pas à la livraison. Elles apparaissent 6 mois, 2 ans ou 5 ans plus tard — lors d’une panne difficile à diagnostiquer, d’une extension impossible à réaliser, ou d’un défaut qui déclenche tout le site au lieu d’isoler le circuit en faute.

Ces erreurs ne sont pas des fautes grossières. Elles sont souvent le résultat de compromis pris trop tôt dans le projet : un budget serré, un délai raccourci, des spécifications incomplètes, ou simplement une habitude de travail qui n’a jamais été remise en question.

Chez Panel-Tronix, nous intervenons régulièrement en reprise sur des tableaux conçus par d’autres — ou nous accompagnons des clients qui veulent comprendre pourquoi leur installation actuelle pose problème. Voici les cinq erreurs que nous rencontrons le plus souvent, et ce qu’il faut faire à la place.

Erreur #1 : sous-dimensionner pour économiser à court terme

Ce qu’on observe

Un tableau est conçu pour les besoins actuels, sans marge. Les jeux de barres sont dimensionnés au courant nominal d’aujourd’hui, le disjoncteur général est “juste” pour la puissance installée, et le nombre de départs correspond exactement aux circuits existants — pas un de plus.

Douze mois plus tard, l’installation évolue. On veut ajouter une machine, une ligne de production, un climatiseur industriel. Et là, le tableau est saturé : pas de départ disponible, jeux de barres au maximum thermique, disjoncteur général insuffisant.

Pourquoi ça arrive

La pression budgétaire pousse souvent à dimensionner “au plus juste”. Un tableau avec de la réserve coûte plus cher à la commande — et cette différence est visible immédiatement, alors que le bénéfice de la réserve est invisible jusqu’au jour où on en a besoin.

Ce qu’il faut faire

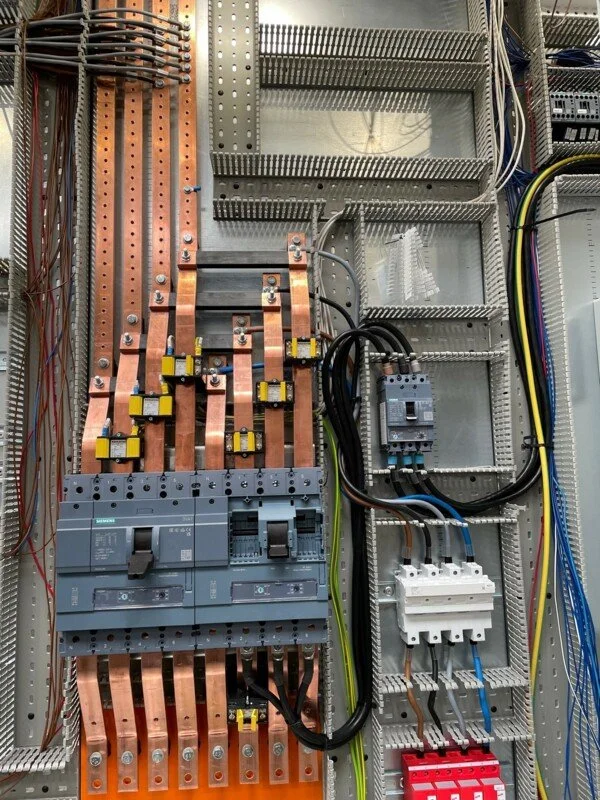

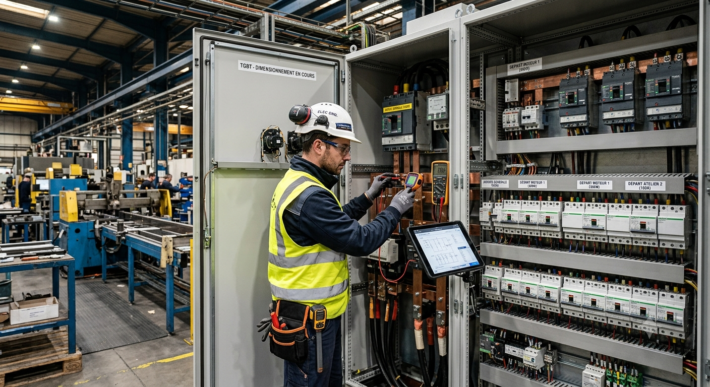

Dimensionner avec une marge de 25 à 30 % minimum sur les jeux de barres et le disjoncteur général dès la conception initiale. Cette marge a un coût marginal faible (les jeux de barres en cuivre plus larges ne coûtent pas beaucoup plus que les jeux de barres juste suffisants) mais une valeur considérable sur la durée de vie de l’installation.

Prévoir des départs de réserve : au moins 20 % de départs libres câblés ou pré-câblés dans le tableau. Lors d’une extension, brancher un départ de réserve prend quelques heures. Ouvrir un tableau pour ajouter un départ “ex nihilo” peut prendre plusieurs jours et nécessiter une coupure de production.

Penser à l’espace physique : un tableau conçu avec de la réserve d’espace interne permet d’ajouter des appareils sans recâblage général.

Règle pratique : la différence de coût entre un tableau dimensionné à 100 % et un tableau dimensionné à 70 % de sa capacité nominale est généralement de 5 à 15 %. Le coût d’une reprise 3 ans plus tard dépasse presque toujours cette économie initiale.

Erreur #2 : négliger la sélectivité entre les protections

Ce qu’on observe

Un défaut sur une machine en bout d’installation déclenche le disjoncteur général du TGBT. Toute l’installation est coupée — pas seulement la machine en faute. En production continue, cela peut coûter des dizaines de milliers de dirhams par heure d’arrêt.

Ce scénario est presque toujours le symptôme d’une sélectivité absente ou mal coordonnée.

Ce qu’est la sélectivité

La sélectivité est la capacité d’une installation électrique à isoler uniquement le défaut, sans affecter les circuits sains. Elle se réalise en coordonnant les courbes de déclenchement des disjoncteurs : le disjoncteur le plus proche du défaut doit déclencher avant (ou sans déclencher) le disjoncteur situé en amont.

Il existe deux types de sélectivité :

• Sélectivité ampèremétrique : basée sur les seuils de courant (la plus simple)
• Sélectivité chronométrique : basée sur les temporisations de déclenchement (plus précise, nécessaire pour les grandes puissances)

Pourquoi ça arrive

La sélectivité demande un calcul explicite lors des études. Elle ne “s’obtient pas par défaut” en choisissant des disjoncteurs de calibres différents — les courbes de déclenchement doivent être vérifiées sur des tableaux de coordination fournis par les fabricants (Schneider Electric, ABB, Eaton publient des guides de coordination).

Certains concepteurs s’en remettent à l’empirisme (“ça a toujours fonctionné comme ça”) ou aux habitudes de chantier sans vérification formelle. Résultat : une sélectivité partielle ou inexistante.

Ce qu’il faut faire

Exiger que la note de calcul de sélectivité figure dans le dossier d’études du tableau. Pour chaque niveau de l’installation (TGBT → TD → circuits terminaux), les couples de disjoncteurs en série doivent être vérifiés dans les tables de sélectivité du fabricant.

Pour les installations industrielles critiques (production en continu, chaîne du froid, salle serveur), la sélectivité totale doit être un critère non négociable du cahier des charges.

Erreur #3 : ne pas prévoir d’extensions

Ce qu’on observe

Un tableau conçu sans évolutivité ressemble à une pièce meublée sans portes. Tout fonctionne parfaitement — jusqu’au jour où on veut changer quelque chose. Et là, la moindre modification devient un chantier.

Les cas les plus fréquents :

• Aucun espace disponible pour un disjoncteur supplémentaire
• Pas de pré-câblage pour les départs de réserve
• Les jeux de barres ne permettent pas d’ajouter un nouveau départ sans coupure générale
• Aucune goulotte de réserve pour les câbles
• Un schéma électrique inexistant ou jamais mis à jour, qui rend toute intervention hasardeuse

Pourquoi ça arrive

L’évolutivité, comme la réserve de puissance, a un coût visible à la commande et un bénéfice invisible à court terme. Elle est souvent sacrifiée lors des arbitrages budgétaires — surtout quand le donneur d’ordre croit que “l’installation ne va pas évoluer”.

Les installations évoluent toujours.

Ce qu’il faut faire

Réserver 20 à 25 % d’espace physique dans l’armoire pour des ajouts futurs.

Pré-câbler les départs de réserve jusqu’aux jeux de barres, avec les bornes prêtes. Quand le besoin arrive, le raccordement côté charge suffit — pas besoin d’ouvrir les jeux de barres.

Dimensionner les goulottes de câbles internes pour accepter 30 % de câbles supplémentaires.

Prévoir des bornes de réserve sur les bornes d’entrée/sortie pour faciliter les ajouts de circuits de commande ou de signalisation.

Maintenir les schémas à jour : c’est la condition minimale pour qu’une extension future soit réalisable sans risque. Un tableau sans documentation à jour est un tableau dont personne ne maîtrise vraiment l’état.

Erreur #4 : choisir l’appareillage uniquement sur le prix d’achat

Ce qu’on observe

Le disjoncteur de tête est une marque peu connue, achetée parce qu’elle était deux fois moins chère. Trois ans après, une surcharge provoque un défaut que le disjoncteur ne détecte pas correctement. Ou bien la bobine de déclenchement lâche — et il s’avère que la pièce de rechange n’est pas disponible au Maroc, avec un délai d’importation de 6 à 8 semaines.

Dans le meilleur des cas, c’est une maintenance compliquée et coûteuse. Dans le pire, c’est un sinistre électrique.

Ce qu’il faut faire

L’appareillage d’un tableau électrique industriel est soumis à deux types de critères : les performances techniques à la mise en service, et la maintenabilité sur la durée de vie de l’installation (typiquement 15 à 25 ans pour un TGBT).

Pour l’appareillage principal (disjoncteur général, jeux de barres), choisir des marques avec :

• une représentation locale au Maroc et des pièces de rechange disponibles rapidement
• une documentation technique complète en français
• des certifications aux normes en vigueur (CEI 60947, CEI 61439)

Les grandes marques distribuées localement — Schneider Electric, ABB, Eaton — répondent à ces critères. Cela n’exclut pas des alternatives sérieuses, mais celles-ci méritent une vérification rigoureuse avant d’être retenues.

Pour l’appareillage secondaire (contacteurs, relais, minuteries), le choix peut être plus flexible — les enjeux de continuité de service sont moindres et les pièces de rechange plus génériques.

Raisonner en coût total de possession (TCO) : le prix d’achat + les coûts de maintenance + les coûts d’arrêt liés aux pannes sur 15 ans. Un disjoncteur 30 % moins cher qui provoque un arrêt de production de 24h en coûte souvent dix fois plus.

Erreur #5 : livrer sans documentation ni recette

Ce qu’on observe

Le tableau est livré. Il fonctionne. Les câbles sont raccordés. La mise en service est faite “à l’oral”. Les schémas électriques, s’ils ont été réalisés, sont restés chez le tableautier ou sont introuvables dans les archives du client.

Deux ans plus tard, un électricien doit intervenir pour un défaut. Il n’a aucun schéma, aucun repérage, aucune liste des circuits. Il doit “deviner” le câblage — avec tous les risques que cela implique.

Pourquoi ça arrive

La documentation est perçue comme un “après” — quelque chose qu’on produira “une fois que tout fonctionne”. En pratique, elle est souvent abandonnée sous la pression des délais ou simplement parce que personne ne l’a explicitement exigée dans le contrat.

Ce qu’il faut faire

Exiger contractuellement la documentation suivante à la livraison de tout tableau électrique :

• Schémas électriques “bon pour exécution” (unifilaire + multifilaire)
• Nomenclature complète de l’appareillage (références, marques, calibres)
• Carnet de câbles (liste des câbles, sections, origines et destinations)
• Procès-verbal de tests et de recette (FAT)
• Notice de maintenance du tableau
• Liste des pièces de rechange recommandées

Organiser une recette en atelier (Factory Acceptance Test) avant expédition. Cette étape, réalisée avant que le tableau soit installé sur site, permet de détecter et corriger les anomalies dans les meilleures conditions — sans arrêt de production, sans contraintes de chantier.

Archiver les schémas dans un endroit connu et accessible : un dossier dédié sur le serveur de l’entreprise, pas dans le tiroir du chef de chantier qui partira à la retraite dans 3 ans.

Une installation sans documentation est une installation qui ne vous appartient pas vraiment. Vous en dépendez sans la comprendre.

Conclusion : ce que coûte une erreur de conception

Ces cinq erreurs ont un point commun : elles sont presque toujours évitables à la conception, et coûteuses à corriger en exploitation.

Un tableau sous-dimensionné oblige à une reprise complète lors de la prochaine extension. Un défaut de sélectivité peut coûter des heures d’arrêt de production à chaque incident. Un manque de réserve rend impossible l’évolution de l’installation. Un appareillage de mauvaise qualité génère des pannes difficiles à dépanner. Une documentation absente transforme chaque intervention en exploration à risque.

La bonne nouvelle : corriger ces erreurs en conception ne coûte pas cher. Prévoir 25 % de réserve, demander une note de sélectivité, exiger la documentation à la livraison — ce sont des exigences qui représentent une fraction du coût total d’un tableau, et qui protègent cet investissement sur 15 à 20 ans.

Vous concevez un nouveau tableau électrique ou vous reprenez une installation existante ? L’équipe Panel-Tronix peut auditer votre installation actuelle ou analyser votre cahier des charges pour identifier les points de risque avant fabrication. Contactez-nous →
