Variateur de vitesse : quelles économies d’énergie réelles ?

Le variateur de vitesse est régulièrement présenté comme la solution pour réduire la facture énergétique d’un site industriel. Les commerciaux des grandes marques affichent des promesses ambitieuses : “jusqu’à 60 % d’économie d’énergie”, “ROI en moins de 2 ans”, “amortissement immédiat”. Sur le terrain, la réalité est plus nuancée.

Un variateur de vitesse bien dimensionné, sur la bonne application, peut effectivement réduire la consommation d’un moteur de 30 à 60 %. Sur une autre application, le même variateur peut n’apporter que 5 à 10 % d’économies — voire aucune. La différence ne tient ni au prix du matériel ni à la marque : elle tient à la physique de la charge entraînée.

Dans cet article, nous allons expliquer concrètement comment se calculent les économies d’énergie d’un variateur, sur quelles applications elles sont massives, sur lesquelles elles sont marginales, et comment vérifier rapidement la rentabilité d’un projet de variation de vitesse dans le contexte industriel marocain. Chez Panel-Tronix, nous intégrons des variateurs Schneider, ABB et Eaton dans nos coffrets de commande chaque semaine — voici ce que l’expérience terrain nous apprend.

1. Comment un variateur fait-il économiser de l’énergie ?

Un moteur asynchrone classique tourne toujours à sa vitesse nominale (proche de 1 500 tr/min pour un 4 pôles à 50 Hz). Pour adapter le débit d’une pompe, le couple d’un compresseur ou la vitesse d’un ventilateur, on a longtemps utilisé des solutions mécaniques :

• Vannes de régulation sur les pompes (on étrangle le débit en sortie)
• Registres ou clapets sur les ventilateurs (on bride le flux d’air)
• Embrayages ou réducteurs à rapports multiples sur certaines machines

Ces solutions présentent toutes le même problème : le moteur continue à consommer la même puissance, et l’énergie excédentaire est dissipée en pertes de charge (chaleur, turbulences). C’est l’équivalent de conduire en permanence pied au plancher et de régler sa vitesse uniquement avec le frein.

Un variateur de vitesse électronique (VFD — Variable Frequency Drive) fait l’inverse : il modifie la fréquence et la tension d’alimentation du moteur pour ajuster directement sa vitesse de rotation. Quand on a besoin de moins de débit ou de moins d’air, le moteur tourne moins vite et consomme moins. C’est aussi simple — et aussi puissant — que ça.

La norme internationale de référence pour les performances énergétiques des entraînements électriques à vitesse variable est la CEI 61800-9-2:2023, qui définit les classes d’efficacité (IE0 à IE2 pour les variateurs et IES0 à IES2 pour les systèmes moteur complets) et permet de comparer objectivement les produits du marché.

2. La loi du cube : le secret des grosses économies

Voilà le point central de tout l’article. Si vous ne deviez retenir qu’une chose, ce serait celle-ci.

Pour les machines centrifuges — pompes centrifuges, ventilateurs, compresseurs centrifuges — la puissance absorbée par le moteur varie avec le cube de la vitesse de rotation. On appelle cela les lois d’affinité ou loi du cube.

Concrètement, pour une machine centrifuge :

Lisez ce tableau attentivement. Réduire la vitesse d’une pompe centrifuge de 20 % divise sa consommation électrique par presque deux. Réduire la vitesse de 30 %, c’est diviser la consommation par trois.

Cette propriété physique explique pourquoi le variateur est si rentable sur les pompes et ventilateurs : la majorité de ces équipements ne fonctionne pas au débit maximum en permanence. Une pompe de circulation, un ventilateur de CTA (centrale de traitement d’air), une pompe de surpression — tous ces équipements ont un besoin variable, et leur point de fonctionnement moyen est souvent autour de 70-80 % du débit nominal.

Sans variateur : moteur à 100 %, vanne qui étrangle, énergie gaspillée. Avec variateur : moteur à 75-80 %, consommation divisée par 2.

C’est de là que viennent les chiffres spectaculaires affichés par ABB, Schneider et Eaton dans leurs documentations commerciales : ce ne sont pas des promesses marketing, c’est de la mécanique des fluides.

Attention : la loi du cube s’applique aux charges quadratiques (centrifuges). Elle ne s’applique pas aux charges à couple constant (convoyeurs, broyeurs, ascenseurs), où les économies sont beaucoup plus modestes. Nous y reviendrons.

3. Calculer ses économies : méthode et exemple chiffré

Pour estimer les économies réelles d’un projet, on procède en quatre étapes.

Étape 1 — Mesurer ou estimer le profil de fonctionnement

Le moteur tourne-t-il en permanence à pleine charge ? Ou son besoin varie-t-il dans la journée, la semaine, la saison ? Il faut estimer la répartition de temps passé à différents pourcentages de débit (ou de vitesse).

Exemple typique pour une pompe de circulation de bâtiment tertiaire :

Étape 2 — Calculer la puissance moyenne dans chaque cas

Sans variateur, on suppose que le moteur consomme environ 100 % de sa puissance nominale en permanence (même si la vanne est partiellement fermée, les pertes par étranglement sont importantes).

Avec variateur, la puissance suit la loi du cube : (vitesse)³ × puissance nominale.

Étape 3 — Calculer la consommation annuelle dans les deux cas

On multiplie la puissance moyenne par les heures de fonctionnement.

Étape 4 — Convertir en MAD avec le tarif électrique

On multiplie par le tarif unitaire de l’ONEE pour les abonnés moyenne tension (généralement 0,90 à 1,15 MAD/kWh selon l’horaire et le type de contrat industriel).

Le tarif exact dépend du contrat de chaque entreprise (option tarifaire, postes horaires, prime fixe). Pour un calcul de pré-faisabilité, on retient souvent une valeur moyenne de 1,00 MAD/kWh sur 24 h, à affiner ensuite avec la facture réelle.

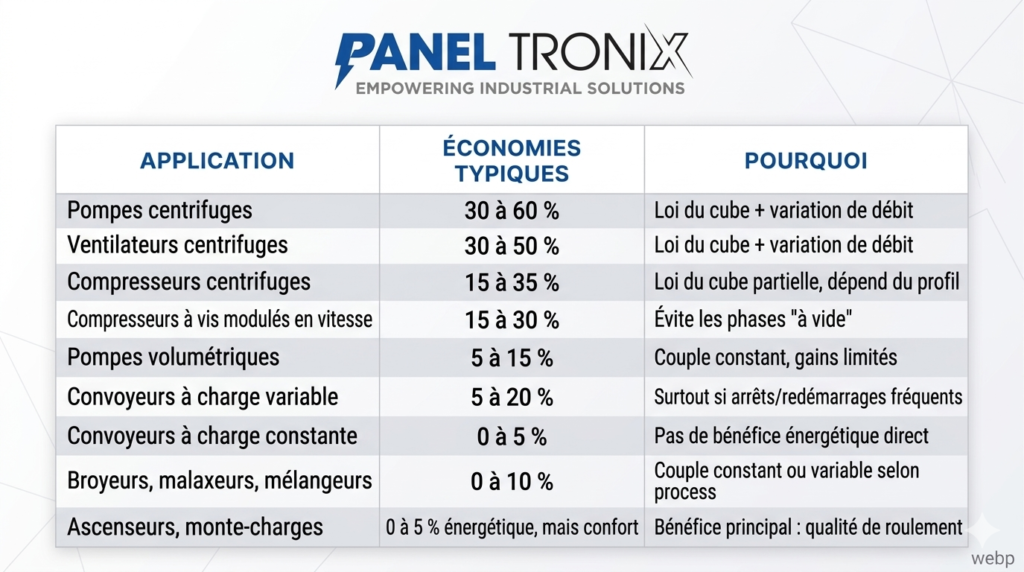

4. Les économies réalistes par type d’application

Toutes les applications ne se valent pas en termes de potentiel d’économies. Voici un classement réaliste, basé sur les retours terrain et les données techniques publiées par les fabricants (notamment le guide énergétique d’ABB sur les drives).

À retenir : les applications centrifuges à débit variable sont les championnes du variateur. Si vous avez une pompe, un ventilateur ou un compresseur centrifuge qui tourne plusieurs milliers d’heures par an avec un besoin variable, vous êtes presque toujours rentable.

5. Cas concret au Maroc : pompe centrifuge 30 kW

Prenons un exemple représentatif. Une usine agroalimentaire à Casablanca équipe sa station de surpression d’une pompe centrifuge de 30 kW, fonctionnant 6 000 heures par an (24/7 hors maintenance). Le besoin en débit varie selon la production : pointe en journée, débit réduit la nuit.

Hypothèses du calcul

• Puissance nominale moteur : 30 kW
• Heures/an : 6 000 h
• Tarif moyen : 1,00 MAD/kWh (option tarifaire industrielle MT, valeur conservatrice)
• Profil de débit : 20 % du temps à 100 %, 40 % à 80 %, 40 % à 60 %

Sans variateur (vanne d’étranglement)

Le moteur consomme environ 30 kW en permanence (les pertes par étranglement maintiennent la consommation proche du nominal).

• Consommation annuelle ≈ 30 × 6 000 = 180 000 kWh/an
• Coût annuel ≈ 180 000 MAD/an

Avec variateur

On applique la loi du cube sur chaque palier :

• Consommation annuelle ≈ 88 500 kWh/an
• Coût annuel ≈ 88 500 MAD/an

Bilan

• Économie d’énergie : 91 500 kWh/an (≈ 51 %)
• Économie financière : 91 500 MAD/an
• Coût d’investissement variateur 30 kW (matériel + intégration en coffret) : 35 000 à 50 000 MAD selon la marque et l’environnement (IP, refroidissement, filtres)
• Retour sur investissement : 5 à 7 mois

C’est ce type de calcul qui justifie l’engouement actuel pour les variateurs dans l’industrie marocaine. Et c’est aussi pourquoi le ROI annoncé par les fournisseurs n’est pas toujours mensonger — à condition que l’application s’y prête.

Note méthodologique : ces chiffres illustrent la méthode de calcul. Un chiffrage réel s’appuie sur le profil de fonctionnement mesuré du site, le tarif négocié auprès de l’ONEE et un devis matériel actualisé — c’est ce que nous faisons en phase d’avant-projet.

6. Quand le variateur n’est PAS rentable

Il est tout aussi important de savoir quand ne pas mettre de variateur. Plusieurs cas typiques :

Charge à couple constant fonctionnant à vitesse fixe

Si votre moteur entraîne un convoyeur qui tourne 8h/jour à vitesse constante, à charge à peu près constante, le variateur n’apporte aucune économie d’énergie. Le moteur consomme la même puissance qu’au démarrage direct. Il peut y avoir d’autres raisons d’installer un variateur (réduction du courant d’appel, démarrage progressif, télémaintenance), mais pas l’énergie.

Très peu d’heures de fonctionnement par an

Un variateur de 7,5 kW qui ne tourne que 200 heures/an a beau économiser 40 % d’énergie, l’économie absolue est trop faible pour amortir l’investissement. Règle empirique : en-dessous de 2 000 h/an de fonctionnement, le calcul de rentabilité doit être fait précisément.

Petites puissances avec faible amplitude de variation

Sur un moteur de 1,5 kW dont le débit varie de 90 à 100 % seulement, on économise quelques kWh par an. Le variateur coûte plus cher que les économies générées sur sa durée de vie.

Réseau électrique très perturbé en amont

Un variateur génère des harmoniques. Sur un site déjà saturé en pollution harmonique (transformateur en limite, autres variateurs sans filtres), ajouter un nouveau variateur sans filtre adapté peut détériorer la qualité du réseau et créer des coûts cachés (échauffement transformateur, perturbations automates). Le filtrage harmonique (réactance de ligne, filtre passif ou actif) doit être chiffré dans l’investissement initial.

Moteur surdimensionné qu’on devrait remplacer

Si votre moteur de 30 kW entraîne en permanence une charge qui n’en demande que 10 kW, changer le moteur est souvent plus rentable qu’ajouter un variateur. Le bon dimensionnement reste la première mesure d’efficacité énergétique.

7. Les pièges qui réduisent les économies réelles

Sur le terrain, plusieurs facteurs viennent grignoter les économies théoriques. Les connaître évite les mauvaises surprises.

Le rendement du variateur lui-même

Un variateur consomme aussi de l’énergie : 2 à 4 % de la puissance traversante en pertes (ventilateurs internes, électronique de puissance, filtres). Il faut intégrer ces pertes dans le calcul, surtout à charge réduite où le rendement du variateur baisse encore.

Le rendement du moteur à charge réduite

Un moteur asynchrone IE2 ou IE3 a un excellent rendement à 75-100 % de sa charge nominale, mais ce rendement chute à charge très réduite (en-dessous de 25 %, le moteur perd 5 à 10 points de rendement). Les motorisations modernes IE4 et IE5, désormais standard chez Schneider Electric (gamme Altivar Process), ABB (gamme ACS880 et ACQ580) et Eaton (gamme PowerXL DG1), conservent un meilleur rendement sur une plage plus large.

Les pertes par câbles longs

Entre un variateur et un moteur séparés de plus de 30-50 mètres, des phénomènes d’ondes (rebonds de tension) apparaissent. Ils causent des pertes supplémentaires et usent prématurément l’isolant moteur. Il faut alors prévoir un filtre dV/dt ou un filtre sinus côté variateur, qui consomme à son tour 1-2 % de l’énergie.

Le facteur de puissance et les harmoniques

Sans filtrage harmonique, un variateur dégrade le cos φ apparent et injecte des harmoniques de courant dans le réseau. Cela peut entraîner des pénalités tarifaires (puissance réactive facturée) qui réduisent l’économie nette. La pose d’une réactance de ligne (1-3 %) ou d’un filtre passif (4-7 %) corrige ce problème mais a un coût.

La surveillance dans le temps

Un variateur bien réglé au démarrage peut dériver dans le temps : encrassement des ventilateurs internes, défaut du capteur de pression qui pilote la consigne, modification du process. Sans suivi, les économies peuvent diminuer de 10 à 20 % au bout de 2-3 ans. La supervision et l’entretien régulier (nettoyage filtres, contrôle paramétrage, lecture des compteurs énergie internes) font partie de la rentabilité du projet.

8. Bien choisir et dimensionner son variateur

Pour qu’un projet variateur tienne ses promesses, quelques principes simples s’imposent.

Dimensionner sur le courant, pas seulement sur le kW

La règle officielle des fabricants : choisir le variateur en fonction du courant nominal du moteur (In), et non uniquement de la puissance affichée. Sur les charges à couple variable (pompes, ventilateurs), un variateur de la même puissance que le moteur suffit. Sur les charges à couple constant ou à fortes surcharges momentanées, on majore de 10 à 25 %.

Choisir la bonne enveloppe (IP)

L’environnement détermine l’indice de protection requis. En armoire technique propre et ventilée : IP20 ou IP21 suffit. En zone humide, poussiéreuse ou agressive (agroalimentaire, station de pompage, brouillard salin) : IP54 ou IP55 obligatoire. Un variateur sous-protégé tombe en panne en quelques mois.

Prévoir le filtrage dès l’origine

Pour les installations industrielles, intégrer dès l’étude :

• une réactance de ligne en amont (réduit harmoniques, protège le variateur des creux de tension)
• un filtre EMC intégré ou externe selon la catégorie d’environnement
• un filtre dV/dt ou sinus si le moteur est éloigné

Le surcoût initial évite des pannes coûteuses et des pénalités énergie.

Capitaliser sur l’intelligence intégrée

Les variateurs modernes (Altivar Process, ABB ACQ580 pour le pompage, Eaton PowerXL DG1) intègrent des fonctions énergie utiles à exploiter :

• compteur kWh embarqué (mesure l’économie réelle vs. estimation)
• modes “économie d’énergie” automatiques (réduction du flux à charge réduite)
• fonction veille pompe (arrêt automatique en absence de demande)
• communication Modbus/Profinet vers la supervision

Ces fonctions sont incluses dans le prix du matériel — encore faut-il les configurer. C’est typiquement le rôle de l’intégrateur lors du paramétrage en atelier.

Faire câbler le variateur dans un coffret de commande adapté

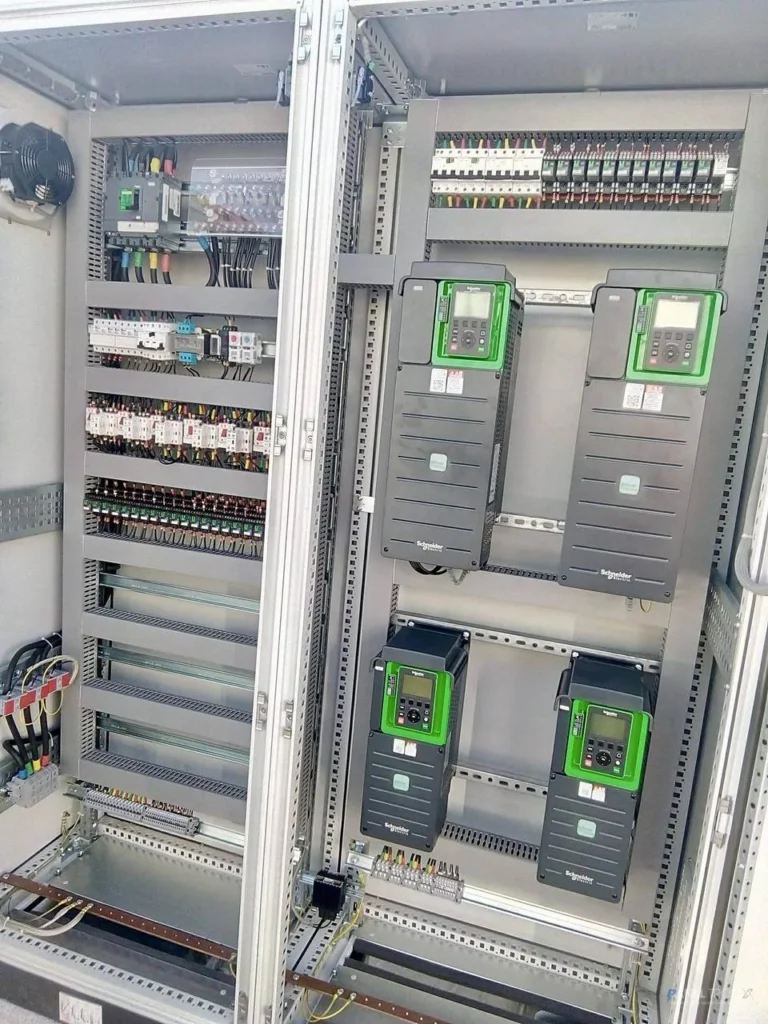

Un variateur ne s’installe pas seul. Il s’intègre dans un coffret de commande qui regroupe la protection amont (disjoncteur ou interrupteur-sectionneur), le variateur, les contacteurs de bypass éventuels, le filtrage, la signalisation et les commandes. Un câblage soigné, des aérations dimensionnées et un repérage normalisé conditionnent la durée de vie du variateur.

C’est précisément le travail que Panel-Tronix réalise : la conception et le câblage du coffret de commande complet, dans le respect de la norme CEI 60204-1 pour les équipements électriques des machines, avec un dossier technique livré au client.

9. Conclusion

Le variateur de vitesse n’est pas une baguette magique qui réduit la facture de tout le monde. C’est un équipement très rentable sur les bonnes applications, et inutilement coûteux sur les mauvaises.

Pour résumer :

• Les machines centrifuges (pompes, ventilateurs, compresseurs centrifuges) sont les championnes : 30 à 60 % d’économies grâce à la loi du cube.
• Les charges à couple constant (convoyeurs, broyeurs) n’ont presque rien à gagner en énergie — le variateur peut se justifier pour d’autres raisons (démarrage, process).
• Le profil de fonctionnement (heures/an, plage de variation) détermine la rentabilité plus que la marque du variateur.
• Le retour sur investissement est souvent inférieur à 18 mois sur les pompes et ventilateurs, parfois inférieur à 12 mois sur les gros débits.
• Les pertes annexes (rendement variateur, harmoniques, câbles longs) doivent être intégrées au calcul pour ne pas survendre les économies.
• Le dimensionnement et l’intégration font la différence entre un projet rentable et un investissement décevant.

Le bon réflexe : avant d’investir, mesurer ou estimer le profil de fonctionnement réel et faire calculer la rentabilité par un intégrateur qui connaît à la fois la mécanique des fluides, l’électronique de puissance et les coûts d’intégration en armoire.

Vous étudiez un projet de variation de vitesse au Maroc ? Panel-Tronix peut chiffrer votre installation, vous recommander la gamme adaptée (Schneider, ABB, Eaton) et concevoir le coffret de commande complet. Demander un conseil technique →
