TGBT ou tableau divisionnaire : quelle différence et lequel choisir pour votre installation ?
Lors de la conception d’une installation électrique basse tension, une question revient souvent chez les directeurs techniques et les bureaux d’études : “Faut-il installer un TGBT, un tableau divisionnaire — ou les deux ?”
La confusion est compréhensible. Les deux équipements se ressemblent en apparence : ce sont des armoires ou coffrets métalliques qui regroupent des protections électriques. Mais leur rôle, leur position dans l’installation et leurs contraintes techniques sont fondamentalement différents.
Dans cet article, nous allons clarifier la différence entre TGBT et tableau divisionnaire, expliquer comment les deux s’articulent dans une architecture BT bien conçue, et vous aider à déterminer ce dont votre installation a réellement besoin. Chez Panel-Tronix, fabricant de tableaux électriques BT à Casablanca, nous concevons et câblons ces deux types d’équipements quotidiennement — voici ce que l’expérience terrain nous a appris.
Sommaire
1. Qu’est-ce qu’un TGBT ?
Le Tableau Général Basse Tension (TGBT) est le point d’entrée principal de l’énergie électrique dans une installation BT. Il reçoit l’alimentation directement depuis :
- le transformateur HTA/BT du poste de livraison (sites industriels),
- ou le coffret de branchement ONEE (bâtiments tertiaires et PME).
C’est, en quelque sorte, le cœur de l’installation électrique. Tout part de là.
Ce que contient un TGBT
Un TGBT comprend typiquement :
- Un disjoncteur général (ou interrupteur sectionneur) qui permet de couper toute l’alimentation
- Des jeux de barres (cuivre ou aluminium) pour distribuer l’énergie vers les départs
- Des disjoncteurs de départ pour alimenter les tableaux divisionnaires et les circuits principaux
- Des équipements de mesure et comptage (transformateurs de courant, analyseurs de réseau)
- Des protections contre les surtensions et les défauts d’isolement (parafoudres, DDR de tête)
- Un système de repérage complet pour identifier chaque départ
Le TGBT est régi par la norme CEI 61439-1 (règles générales pour les ensembles d’appareillage) et CEI 61439-2 (ensembles de puissance). Ces normes définissent les essais de validation, les formes de séparation interne et les caractéristiques diélectriques à respecter.
Où se situe le TGBT ?
Le TGBT se positionne toujours au niveau 1 de la hiérarchie électrique, au plus près de la source d’alimentation. Il est généralement installé dans un local électrique dédié (TGBT room), ventilé, sécurisé et accessible uniquement aux habilités.
2. Qu’est-ce qu’un tableau divisionnaire ?
Un tableau divisionnaire (souvent noté TD, TGBT secondaire ou sous-tableau) est un équipement de distribution alimenté depuis le TGBT (ou depuis un autre tableau divisionnaire). Il prend en charge un secteur, une zone ou un niveau de l’installation.
Là où le TGBT distribue l’énergie à grande échelle, le tableau divisionnaire la redistribue localement à des circuits terminaux : éclairage, prises de courant, machines, CVC, etc.
Ce que contient un tableau divisionnaire
- Un disjoncteur d’arrivée (ou interrupteur) qui sert de protection générale du tableau
- Des disjoncteurs de départ pour alimenter les circuits terminaux
- Des interrupteurs différentiels (DDR) pour la protection des personnes
- Des contacteurs pour les circuits commandés (éclairage, pompes)
- Un repérage identifiant chaque circuit alimenté
Le tableau divisionnaire est soumis aux mêmes normes que le TGBT (CEI 61439-1), mais ses contraintes de validation sont souvent moins strictes car les courants mis en jeu sont plus faibles.
Où se situe le tableau divisionnaire ?
Le tableau divisionnaire se positionne au niveau 2 ou 3 de la hiérarchie électrique, directement dans ou à proximité de la zone qu’il dessert : couloir technique d’un étage, local de production, chaufferie, zone de stockage, etc. L’objectif est de limiter la longueur des câbles en aval et de faciliter les interventions de maintenance.

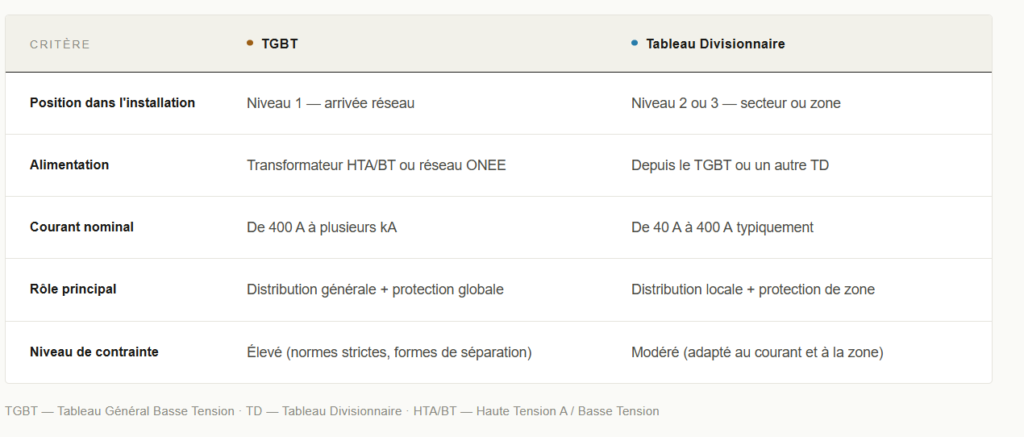

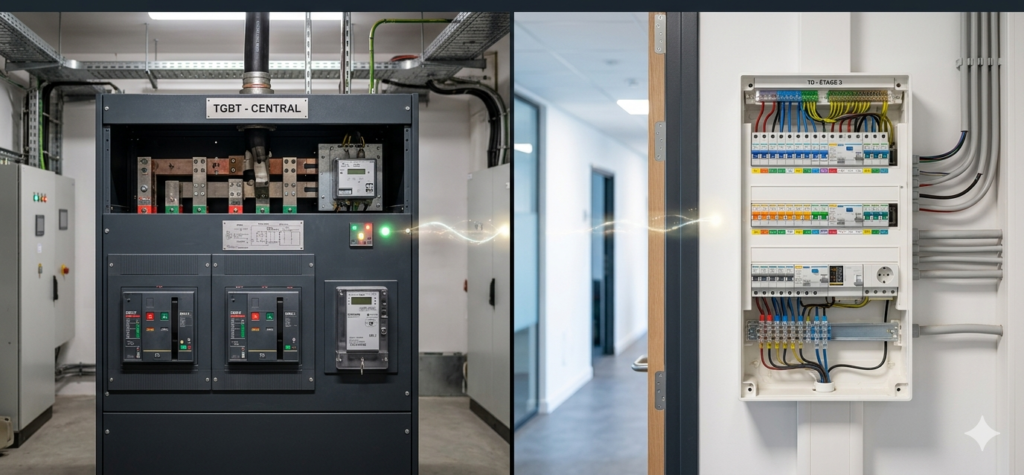

3. Les 5 différences clés entre TGBT et tableau divisionnaire
Différence 1 : la position dans la hiérarchie électrique
C’est la différence fondamentale. Un TGBT est toujours en tête d’installation. Un tableau divisionnaire est toujours en aval d’une autre source de distribution — que ce soit un TGBT ou un autre TD.
Il est donc techniquement impossible d’avoir un tableau divisionnaire sans TGBT (sauf installations très simples où le TGBT fait office des deux).
Différence 2 : les courants mis en jeu
Le TGBT supporte les courants de court-circuit les plus élevés de l’installation. Son appareillage est dimensionné en conséquence : disjoncteurs à fort pouvoir de coupure (jusqu’à 50 kA et au-delà), jeux de barres dimensionnés pour les courants permanents. Le tableau divisionnaire, lui, est alimenté après une première protection — les courants de court-circuit prospectifs sont plus faibles, ce qui permet d’utiliser un appareillage plus compact et moins coûteux.
Différence 3 : la conception et les formes de séparation
La norme CEI 61439-2 définit des formes de séparation interne (Form 1 à Form 4b) qui précisent comment les jeux de barres, les bornes et les appareils sont physiquement séparés. Les TGBT industriels exigent souvent des Form 3 ou Form 4 pour faciliter les interventions sous tension. Les tableaux divisionnaires acceptent généralement des Form 1 ou Form 2, moins contraignants.
Différence 4 : la sélectivité
Dans une architecture correctement conçue, la sélectivité entre le TGBT et les tableaux divisionnaires garantit qu’un défaut en aval ne déclenche que la protection la plus proche. Cela implique une coordination rigoureuse des courbes de déclenchement entre le disjoncteur général du TGBT et les disjoncteurs d’arrivée des TD.
Différence 5 : le coût et la complexité
Un TGBT industriel bien conçu est significativement plus cher qu’un tableau divisionnaire de taille équivalente, pour deux raisons : l’appareillage de tête est plus puissant, et les exigences de validation (essais de type, calculs de tenue au court-circuit, rapports de test) sont plus strictes.
4. Comment s’articulent-ils dans une installation réelle ?

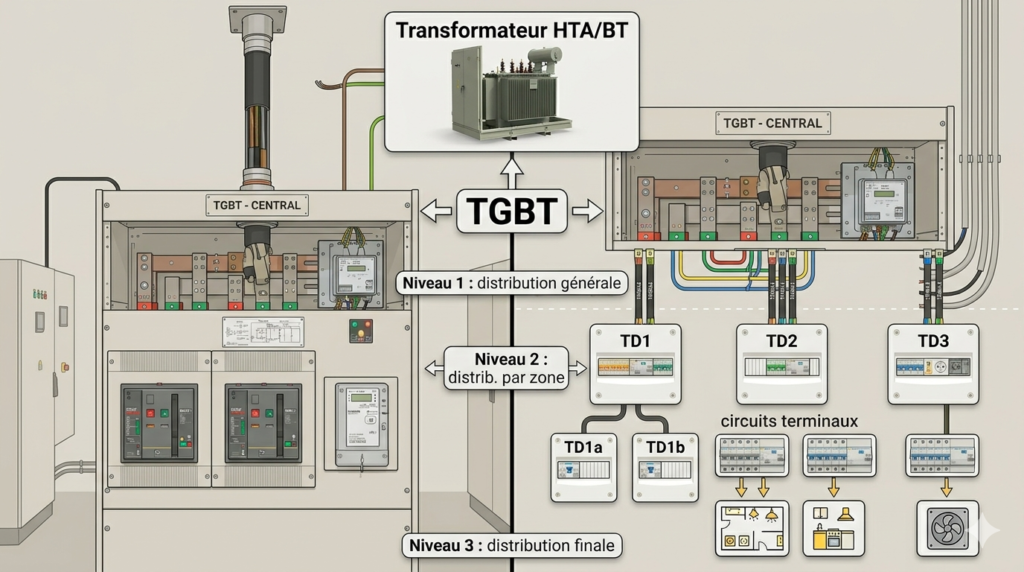

Dans la grande majorité des installations industrielles et tertiaires, TGBT et tableaux divisionnaires coexistent. L’architecture typique ressemble à ceci :
Le TGBT alimente plusieurs départs principaux. Chacun de ces départs dessert un tableau divisionnaire positionné dans ou près de la zone concernée.
Chaque tableau divisionnaire alimente ensuite les circuits terminaux de sa zone : éclairage, prises, machines, climatisation, etc.
Cette architecture en “arbre” présente plusieurs avantages :
- Réduction des chutes de tension grâce à des tableaux proches des charges
- Facilité de maintenance : une intervention dans un atelier n’oblige pas à ouvrir le TGBT général
- Sécurité renforcée : les défauts sont isolés au niveau de la zone concernée
- Évolutivité : on peut ajouter un nouveau TD sans modifier le TGBT si un départ de réserve a été prévu
5. Cas pratique : une usine agro-industrielle à Casablanca
Prenons un exemple concret pour illustrer. Une unité de production agroalimentaire de taille moyenne (surface : 3 000 m², puissance souscrite : 630 kVA) comprend :
- Un atelier de production (lignes de conditionnement)
- Une zone froid (chambres froides, groupe froid)
- Des bureaux administratifs (1 étage)
- Une chaufferie / utilités (compresseurs, eau chaude)
Architecture électrique retenue :
| Équipement | Rôle | Courant nominal |
|---|---|---|
| TGBT (local électrique général) | Arrivée transformateur 630 kVA, 4 départs principaux | 900 A |
| TD Atelier (local technique atelier) | Lignes de conditionnement, éclairage industriel, prises force | 250 A |
| TD Froid (local technique froid) | Compresseurs frigorifiques, évaporateurs, éclairage froid | 200 A |
| TD Bureaux (couloir RDC) | Éclairage tertiaire, prises, climatisation split | 63 A |
| TD Utilités (chaufferie) | Compresseurs air, pompes eau chaude, ventilation | 125 A |
Dans cet exemple, le TGBT gère la distribution à 900 A depuis le transformateur — une puissance que seul un TGBT peut absorber correctement. Chaque TD prend ensuite en charge une tranche fonctionnelle de l’installation.
Bénéfice concret : si un défaut survient sur une ligne de conditionnement, seul le disjoncteur concerné dans le TD Atelier déclenche. Le reste de l’usine (froid, bureaux, utilités) continue de fonctionner normalement — ce qui, dans une agroalimentaire, peut éviter une perte de production critique.
6. Comment choisir : les questions à se poser
Voici les questions clés pour déterminer quelle architecture convient à votre projet :
1. Quelle est la puissance de votre installation ?
- En dessous de 100 kVA et pour une seule zone : un tableau unique peut suffire.
- Au-delà de 100 kVA ou plusieurs zones distinctes : un TGBT + au moins un TD devient nécessaire.
2. Votre installation est-elle répartie géographiquement ? Si vos charges sont concentrées en un seul endroit, un TGBT seul peut alimenter tous les circuits. Si elles sont réparties sur plusieurs zones, étages ou bâtiments, des tableaux divisionnaires locaux sont indispensables pour limiter les longueurs de câbles et faciliter la maintenance.
3. Quels sont vos besoins en continuité de service ? Plus votre process est critique (production en continu, chaîne du froid, salle serveur), plus il est important que votre architecture permette des interventions localisées sans coupure générale. Un TGBT + plusieurs TD offre cette granularité.
4. Avez-vous des besoins de métrologie ou de supervision ? Les TGBT sont le bon endroit pour intégrer des analyseurs de réseau, des compteurs d’énergie et des systèmes de supervision GTB/GTE. Les tableaux divisionnaires peuvent également intégrer des sous-compteurs par zone.
5. Quelle est votre contrainte de budget ? Un tableau divisionnaire seul coûte moins cher qu’un TGBT complet. Mais se priver de TGBT pour économiser peut créer des problèmes de conformité normative et de sécurité. Le bon dimensionnement dès la conception évite les reprises coûteuses.
7. Conclusion
Le TGBT et le tableau divisionnaire ne sont pas en compétition — ils sont complémentaires. Le TGBT est le nœud central de votre installation BT : il reçoit l’énergie, la protège globalement et la distribue vers les zones de l’installation. Le tableau divisionnaire est le nœud local : il prend en charge une zone et alimente les circuits terminaux avec la granularité nécessaire.
Pour résumer :
- TGBT = niveau 1, arrivée réseau, distribution générale, courants élevés, normes strictes
- Tableau divisionnaire = niveau 2+, distribution de zone, courants faibles, maintenance locale
- Dans la majorité des installations industrielles et tertiaires, les deux coexistent
Une architecture bien conçue dès l’avant-projet vous évitera des reprises coûteuses et garantira la conformité normative de votre installation.
Vous avez un projet de tableau électrique BT au Maroc ? L’équipe Panel-Tronix peut analyser votre besoin, proposer une architecture adaptée et chiffrer votre installation. Contactez-nous pour en discuter →
