Inverseur de source manuel ou automatique : Lequel choisir pour sécuriser votre site ?

Une coupure du réseau ONEE ne pardonne pas. Si un entrepôt de stockage peut se permettre d’attendre une heure dans le noir, une station de pompage, un process industriel continu ou une chambre froide n’ont pas ce luxe. Les pertes financières dépassent alors très vite le prix de l’armoire électrique qui aurait dû prendre le relais.

Le cœur de cette sécurité, c’est l’inverseur de source. C’est lui qui tranche la question fatidique : qui bascule l’installation sur le groupe électrogène ? Un technicien avec une manette, ou un automatisme (ATS) qui veille 24 h/24 ?

Dans nos ateliers, c’est une question que nous abordons à chaque nouvelle conception de TGBT. Voyons ce qui sépare réellement les deux solutions sur le terrain.

Sommaire

1. Le rôle non négociable de l’inverseur de source
2. L’inverseur manuel : simple et robuste
3. L’inverseur automatique (ATS) : la tranquillité 24 h/24
4. Comparatif manuel / automatique
5. Le temps de bascule : attention aux illusions
6. Le grand oublié des cahiers des charges : le délestage
7. Nos recommandations pour faire le bon choix
8. Les 5 erreurs qui se paient cash le jour J
9. FAQ

1. Le rôle non négociable de l’inverseur de source

Qu’il soit manuel ou automatique, un inverseur (norme CEI 60947-6-1) fait le lien entre vos deux sources d’alimentation : le réseau normal et votre secours, le plus souvent un groupe électrogène.

Ses deux missions sont simples mais vitales :

1. Alimenter votre TGBT par la source disponible.
2. Le verrouillage mécanique et électrique. Il interdit physiquement aux deux sources d’être couplées en même temps. Sans ce verrouillage, votre groupe pourrait renvoyer du courant sur le réseau public, mettant en danger de mort les agents en cours d’intervention sur les lignes.

2. L’inverseur manuel : simple et robuste

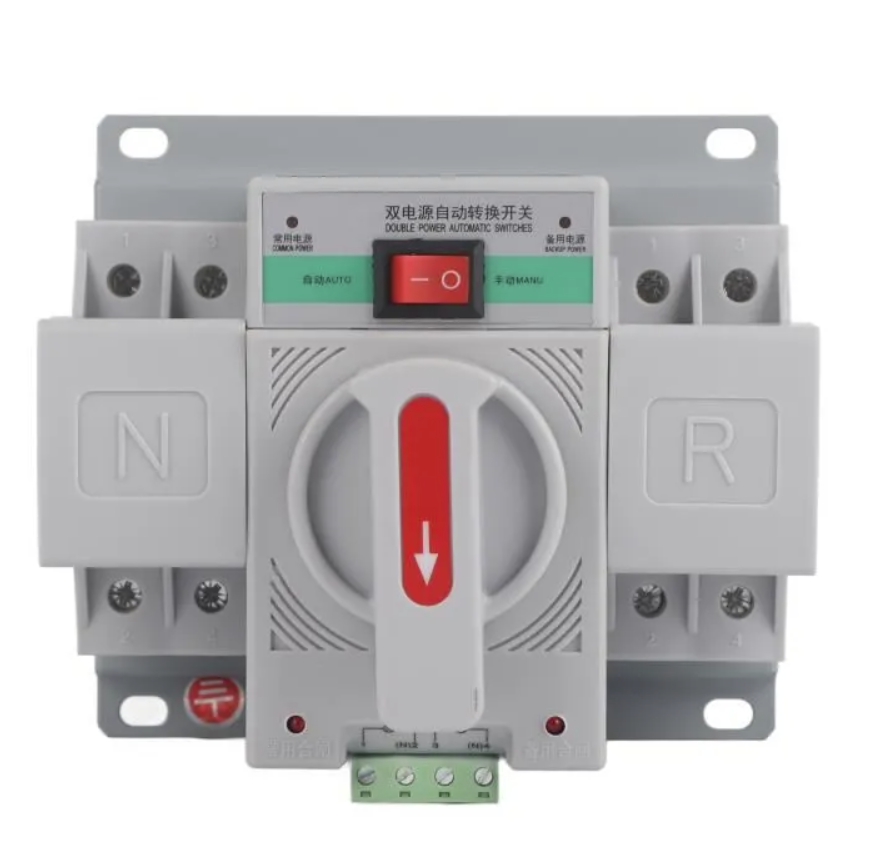

Une manette, deux positions (Normal / Secours) et un point zéro au milieu. En cas de coupure, un opérateur se rend devant l’armoire, coupe l’arrivée défaillante, démarre le groupe et bascule la manette.

Les vrais avantages sur le terrain :

• un coût d’achat et d’intégration très accessible ;
• une mécanique increvable : très peu d’électronique, donc quasiment aucune maintenance ;
• une manœuvre 100 % visible et rassurante pour l’exploitant ;
• la possibilité de cadenasser les positions pour sécuriser une intervention de maintenance.

Le revers de la médaille :

• il faut impérativement une personne formée, et autorisée, sur le site ;
• le temps de coupure ne se compte pas en secondes mais en dizaines de minutes. Si la coupure a lieu un dimanche à 3 h du matin, le site reste à l’arrêt jusqu’à l’arrivée de l’astreinte.

3. L’inverseur automatique (ATS) : la tranquillité 24 h/24

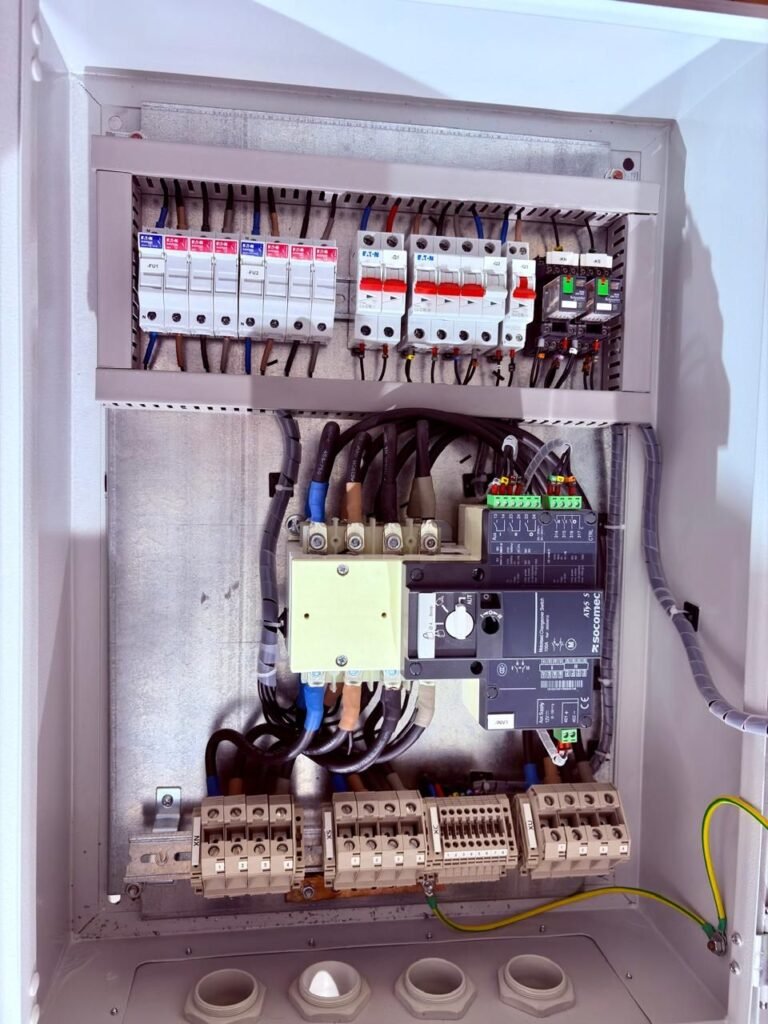

L’inverseur automatique (Automatic Transfer Switch) intègre un contrôleur. Il surveille le réseau en permanence et gère l’urgence de manière autonome. Son cycle est toujours le même :

1. Détection : absence de tension, creux de tension confirmé par temporisation (pour ne pas réagir à un micro-creux de quelques dixièmes de seconde), fréquence hors tolérance ou perte de phase.
2. Démarrage : il envoie un contact sec pour réveiller le groupe électrogène.
3. Stabilisation : il attend que la tension et la fréquence du groupe soient dans les tolérances.
4. Bascule : il alimente l’installation via le secours.
5. Retour à la normale : au retour stabilisé du réseau, il rebascule, laisse le groupe refroidir à vide, puis l’arrête.

Le grand atout ? Tout se fait sans intervention humaine. En revanche, un ATS exige une rigueur absolue sur la maintenance : un automatisme qui n’est jamais testé n’est pas une sécurité, c’est une hypothèse. Il faut veiller aux batteries de démarrage du groupe et réaliser des essais réguliers, idéalement en charge.

4. Comparatif manuel / automatique

5. Le temps de bascule : attention aux illusions

Même automatique, un inverseur de source ne supprime pas la coupure.

Entre la chute du réseau, le démarrage du moteur diesel et sa stabilisation, il s’écoule en général entre 10 et 30 secondes, selon le groupe et les temporisations réglées. Pour de l’éclairage, des moteurs classiques ou du froid industriel, c’est parfait.

Mais pour vos serveurs informatiques, vos automates critiques ou de l’instrumentation de process, cette coupure est fatale. Dans ce cas, la bonne architecture consiste à installer un onduleur (ASI) qui encaisse la coupure immédiate, le temps que l’ATS demande au groupe de prendre le relais.

Dit autrement : l’inverseur choisit la source, l’onduleur comble le trou entre les deux.

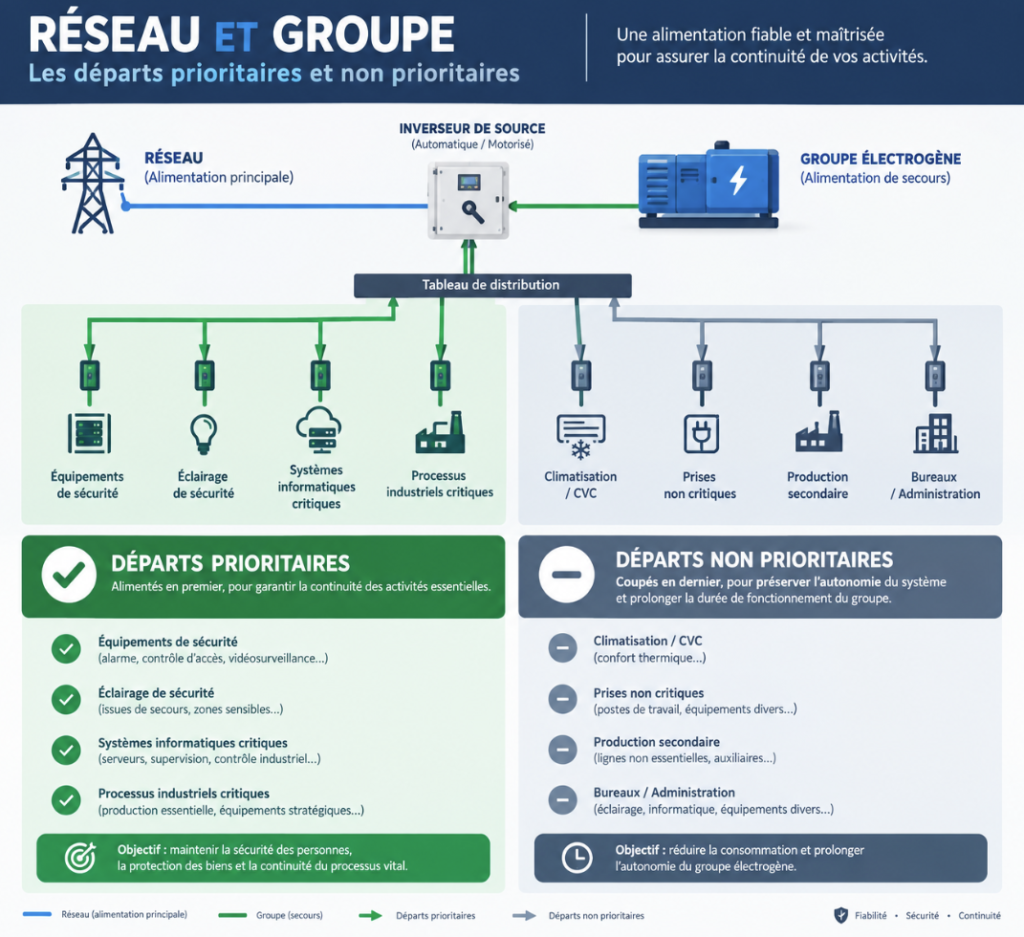

6. Le grand oublié des cahiers des charges : le délestage

Un groupe électrogène est rarement dimensionné pour supporter 100 % de la puissance du site. Normal : on ne secourt pas tout, on secourt l’essentiel.

Conséquence : si l’ATS bascule toute la charge de l’usine d’un coup sur le groupe, celui-ci s’effondre et se met en sécurité.

La solution se trouve dans le câblage de votre armoire. Il faut organiser un délestage :

• séparer physiquement les départs prioritaires (froid, serveurs, process critiques, sécurité) des départs secondaires (climatisation des bureaux, éclairage extérieur, bornes de recharge) ;
• couper automatiquement les départs non prioritaires dès le passage sur groupe, et les remettre au retour du réseau ;
• échelonner le redémarrage des gros moteurs, dont les appels de courant cumulés feraient chuter la tension du groupe.

Un ATS parfaitement réglé sur un TGBT sans départs prioritaires, c’est un groupe qui se met en sécurité trois secondes après avoir démarré.

7. Nos recommandations pour faire le bon choix

Optez pour le manuel si :

• votre site est toujours occupé pendant ses heures de fonctionnement ;
• une coupure d’une demi-heure n’a pas d’impact financier réel ;
• l’installation concerne des locaux secondaires : entrepôts simples, bureaux sans process.

Exigez un inverseur automatique si :

• votre site tourne la nuit, le week-end, ou sans personnel technique permanent ;
• vos équipements (télécoms, pompage, agroalimentaire, froid) ne supportent pas d’arrêt prolongé ;
• la sécurité des personnes ou des biens dépend de l’énergie.

Entre les deux, l’inverseur télécommandé permet de basculer depuis une salle de contrôle sans se rendre devant l’armoire. Utile sur les sites étendus.

8. Les 5 erreurs qui se paient cash le jour J

1. Le faux inverseur. Deux disjoncteurs côte à côte sans interverrouillage mécanique, ce n’est pas un inverseur de source. C’est un risque de couplage, et un danger électrique majeur.

2. L’absence de tests. La majorité des défaillances constatées le jour J ne viennent pas de l’appareillage, mais des batteries du groupe à plat ou du carburant dégradé.

3. L’oubli du délestage. Voir la section 6. C’est la cause la plus fréquente du « le groupe a démarré, et tout s’est quand même arrêté ».

4. Le traitement du neutre. Le point le plus technique, et celui qui se corrige le plus mal après coup. Selon le régime de neutre :

• en TT et en IT, le neutre est en général commuté, ce qui impose un inverseur tétrapolaire ;
• en TN-C, le conducteur PEN assure à la fois le neutre et la protection : il ne doit jamais être coupé ;
• en TN-S, le choix dépend du point de mise à la terre du groupe.

C’est un point que nous validons avec le bureau d’études avant tout câblage.

5. Croire que l’ATS remplace l’onduleur. Nous le répétons : l’ATS démarre le secours, l’onduleur protège de la coupure brève.

9. FAQ

Quelle différence entre un inverseur de source manuel et automatique ?

Le manuel demande une manœuvre humaine sur place. L’automatique surveille le réseau en permanence, démarre le groupe, bascule, puis revient au réseau tout seul.

Combien de temps dure la bascule sur groupe électrogène ?

En général 10 à 30 secondes, le temps de confirmer le défaut, de démarrer le moteur et de le laisser se stabiliser. Il y a donc toujours une coupure brève.

Un inverseur de source évite-t-il toute coupure ?

Non. Pour une alimentation sans interruption, il faut un onduleur, l’inverseur prenant le relais ensuite.

Qu’est-ce que le délestage ?

L’effacement automatique des départs non prioritaires au passage sur groupe, parce que celui-ci est dimensionné plus petit que l’abonnement réseau.

Faut-il commuter le neutre ?

Cela dépend du régime de neutre. En TT et en IT, un inverseur tétrapolaire est généralement nécessaire. En TN-C, le PEN ne se coupe jamais. En TN-S, le choix dépend de la mise à la terre du groupe.

Peut-on transformer un inverseur manuel en automatique ?

Cela dépend de l’appareil : certaines gammes acceptent une motorisation et un contrôleur, d’autres non. À vérifier sur la référence installée avant d’envisager l’évolution.

Ce que nous fournissons chez Panel-Tronix

Nous sommes revendeur et intégrateur des inverseurs de source automatiques Socomec au Maroc, toutes puissances, du petit calibre jusqu’aux fortes intensités de TGBT.

Fournir l’appareil n’est que la moitié du travail. Ce qui fait qu’une installation redémarre vraiment le jour de la coupure, c’est ce qu’il y a autour : le dialogue avec le groupe électrogène, l’organisation des départs prioritaires, le traitement du neutre, et des essais de bascule faits avant la livraison, pas sur le site du client.

👉 Voir notre offre complète : inverseurs de source Socomec au Maroc

Sécurisez votre alimentation avec de vrais professionnels

La bonne question n’est finalement pas « manuel ou automatique ? », mais plutôt : combien vous coûte une heure d’arrêt machine ?

Il existe une architecture pour chaque niveau de criticité. Chez Panel-Tronix, de l’étude de votre schéma unifilaire jusqu’au câblage complet dans nos ateliers du complexe Futuris Logistic à Casablanca, nous concevons des TGBT qui ne vous laisseront pas dans le noir.

Un projet de secours sur groupe ou de TGBT industriel à chiffrer ? Parlons-en.
